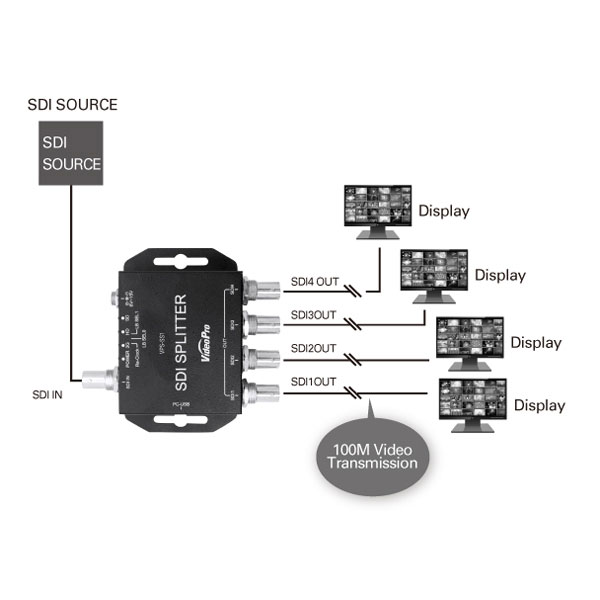

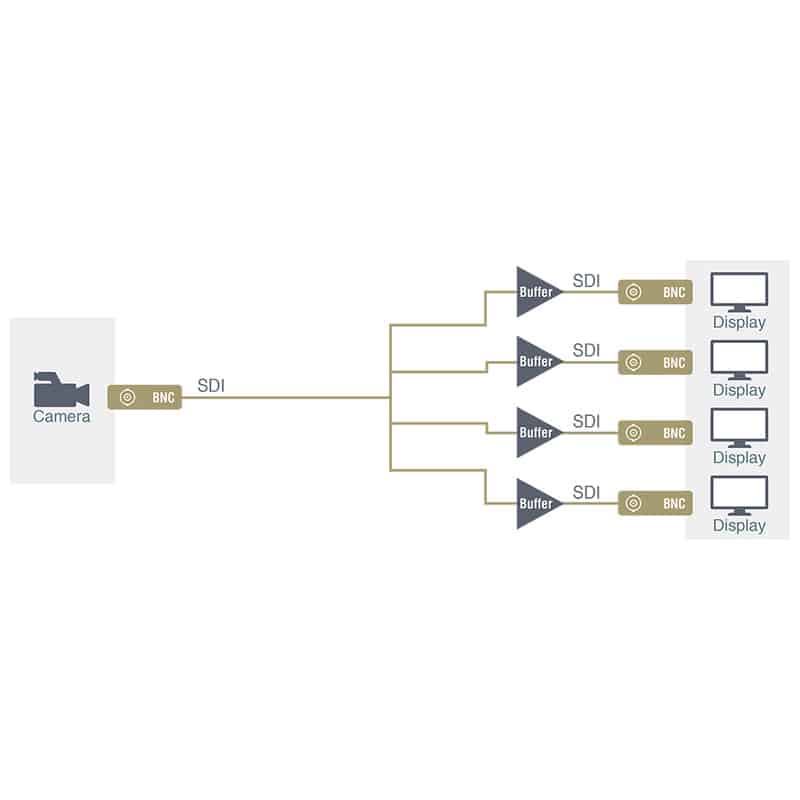

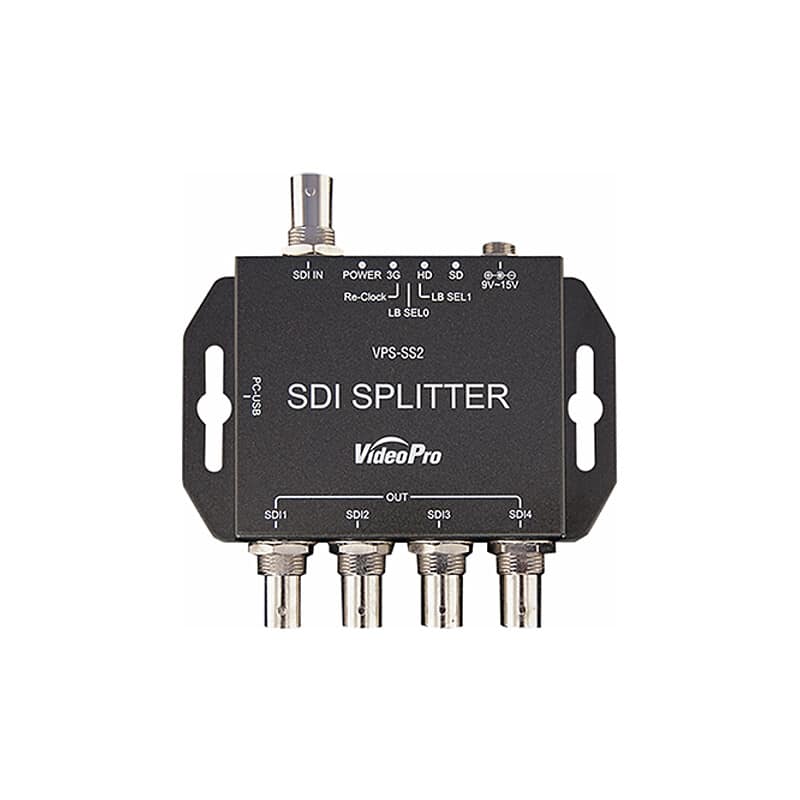

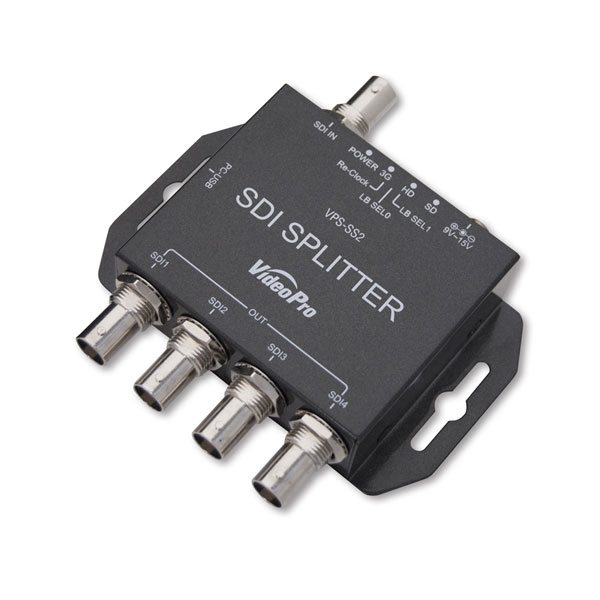

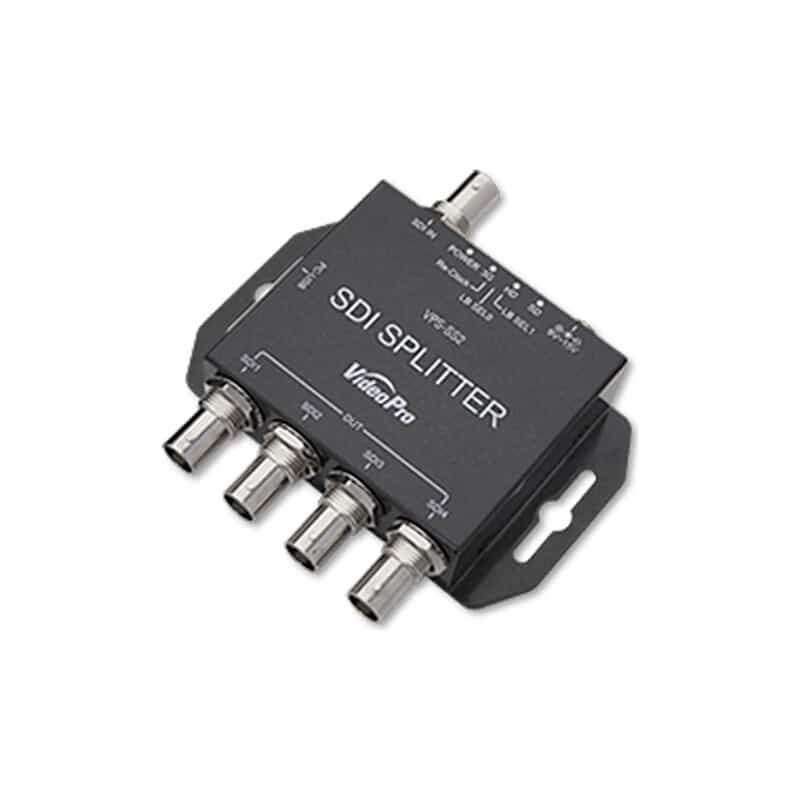

SD-SDI 、HD-SDI 及び 3G-SDI信号のレベルを落とすことなく4分配する機器 SDIより入力されたエンベデッドオーディオ信号、アンシラリデータ等は加工せずに出力
主な仕様
- 対応解像度
- 《SD》
720×480 59.94i／720×576 50i
《HD》
1280×720 24p, 23.98p, 25p, 30p, 29.97p／
1280×720 50p, 60p, 59.94p／
1920×1080 50i, 60i, 59.94i／
1920×1080 24p, 23.98p, 25p, 30p, 29.97p
《3G》
1920×1080 50p, 60p, 59.94p - SDIフォーマット
- SD-SD（I SMPTE 259M）
HD-SD（I SMPTE 292M）
3G-SDI （ SMPTE 424M/SMPTE 425M）Level Aのみ - オーディオ入力
- 7.1ch／5.1ch／Stereo
- リクロック機能
- 有 （ディップスイッチでON／OFF）
- 推奨SDIケーブル
- RG6（5CFB相当）／RG59（3C2V相当）（75Ω）
- ケーブル長（最大／参考）
- 3G：120m, RG6／100m, RG59
HD：200m, RG6／140m, RG59
SD：400m, RG6／280m, RG59
※1 RG6：CANARE L-5CFB／RG59：Belden 9275にて測定

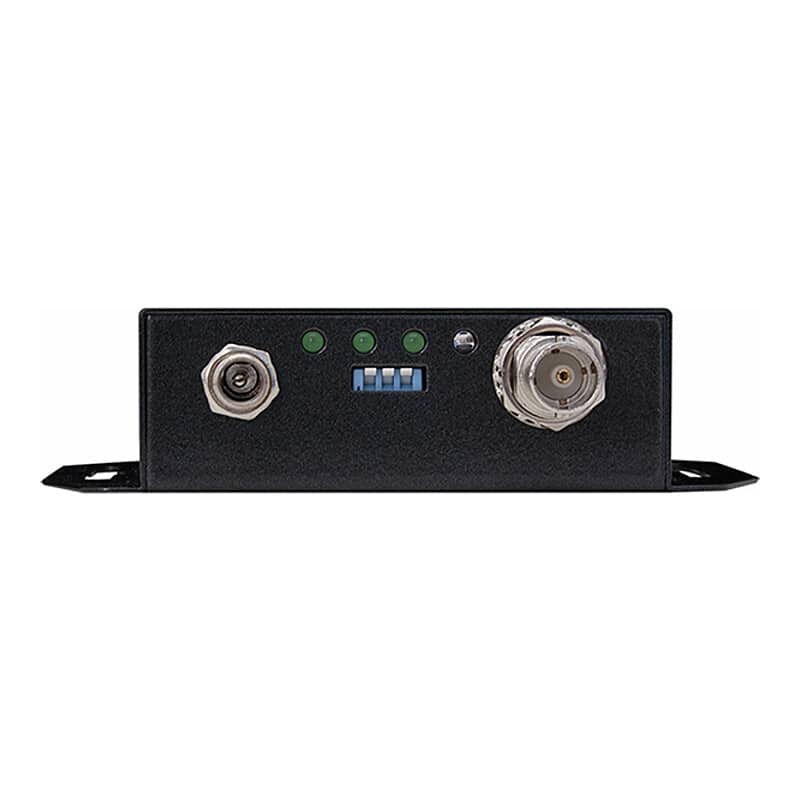

※2 最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。 - 入力端子
- 1×BNC（SDI）

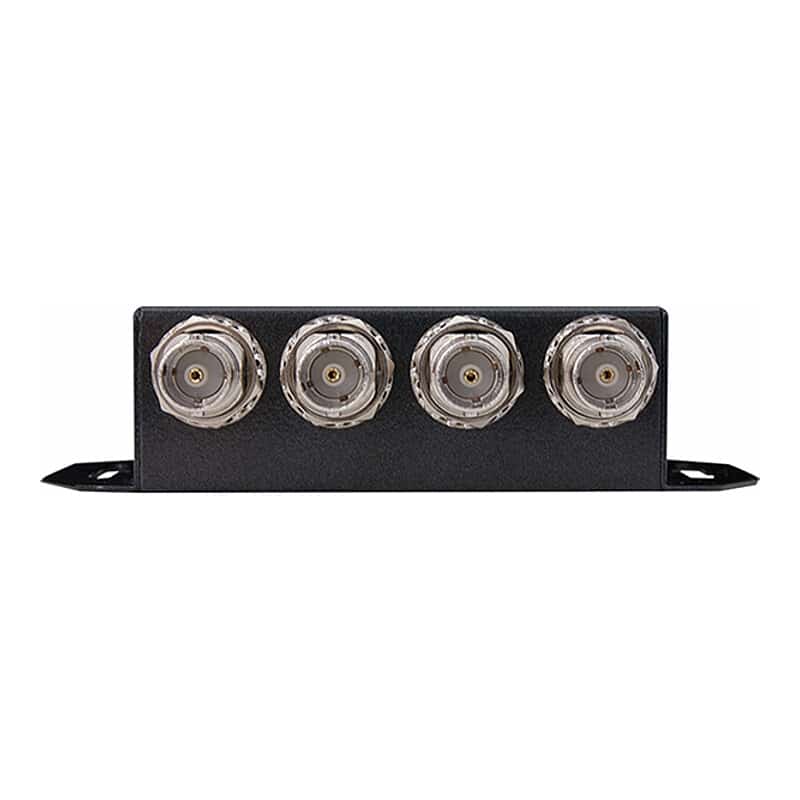

- 出力端子
- 4×BNC（SDI）
- BNCコネクター
- 75Ω inter-locked socket
- ディップスイッチ
- 3-pin（リクロック／NA／NA）
- ケース
- SECC
- 外形サイズ
- 104（W） × 63.6（D） × 26（H）mm ※突起物は含まず
- 電源
- 付属ACアダプター：AC100～240V／DC12V
- 消費電力
- 2.4W
- 温度条件
- 動作温度範囲：0～50℃, 20～80%RH ※結露なきこと
- 保存温度
- -20℃＋60℃
