FS1-X は数々の優れた I/O 機能を備えているだけでなく、MADI オーディオにも対応しています。

■驚異的なフレームレート変換
異なるビデオ フォーマットやオーディオ フォーマットのマッチングと同期は、放送、モバイル、ポスト プロダクションなどあらゆる環境において重要な役割を果たします。
工場出荷時にインストール済みのモーション適応フレームレート コンバーター (FRC) オプションにより、FS1-X では、ほぼ全ての国際規格に対して、様々なフレーム レート間で信じられないほど高度な変換が実現します。

■高度なオーディオ柔軟性
5.1 と 7.1 オーディオが進化した結果、プロダクションで管理しなければならないオーディオ チャンネルの数は増加しています。MADI 規格により、1 本のケーブルで多数のオーディオ チャンネルの伝送が可能になったため、放送局、モバイル編集トラック、プロダクション環境ではケーブル本数を減らすことが可能になりました。
FS1-X は、ファイバーと同軸 64チャンネル MADI 入出力の両方に対応しています。内蔵の 224x224 オーディオ マトリクスにより、SDI、ファイバー、AES、アナログ ソースからの MADI と全オーディオの完全ルーティングが可能になるため、わずか 1 台で大容量のオーディオを処理することができます。

■AJA ハードウェア変換技術
AJA の強力なハードウェアコンバート技術は、お客様のプロダクションに最高の画質をご提供します。主な変換機能には以下があります。

SD/HD アップ/ダウンコンバージョン
SD/SD アスペクト比変換
HD/HD クロス コンバージョン (720p/1080i)
入力および SD/HD SDI 出力で変換した形式の双方でのアップ/ダウン/クロスコンバージョン (どちらも同期化)
同時にダウンコンバージョンされた SDI 出力を用いた HD クロスコンバージョン
字幕変換 (CEA-608/CEA-708 規格)
AFD 変換またはパススルー (ユーザーが選択可能)

■サイドバー キーイング
独自のキーヤー設定が特徴的な FS1-X では、受信信号を強力な各種方法で組み合わせることができます。例として、受信ビデオを SD から HD に変換する際、4:3 のアスペクト比を引き延ばして 16:9 フレームに適合させるのではなく、セカンダリ信号を使用して 16:9 フレームのサイドを埋める「サイドバー キーイング」などが挙げられます。
これにより、両サイドをブラックにするのではなく、チャンネル情報やその他画像をサイドに配置することも可能になります。また FS1-X には、出力信号のアスペクト比がダウンストリーム デバイスで正しく識別されるようにする強力な AFD 機能も搭載されています。

■自動化
FS1-X では、入力の一時停止やプリセット間の切り替えなど、多くの機能を外部 GPI によってトリガーできるため、既存のシステムに容易に統合してシームレスかつ正確な自動化を実現できます。

■リモート設定とコントロール
FS 機器はネットワーク環境で使用でき、SNMP モニタリングと Webベースのリモート コントロールに対応しています。内蔵の 10/100/1000 Ethernet ポートにより、あらゆる Ethernet ネットワークに接続できるため、接続したコンピューターの Web ブラウザーから複数の FS 機器を制御および設定できます。
設定情報は、保存して複数の機器に適用できるため、大規模な導入環境においても一貫性を保ち、迅速に設定を行うことができます。

■アーキテクチャ
FS1-X は、放送エンジニアリングの要求に応えられる信頼性の高いソリューションを提供すると同時に、最大限の柔軟性を発揮するように設計されています。
また、リダンダントなデュアル電源が装備されているため、電源に障害が発生した場合でも使用し続けることができます。

<仕様>
・デジタルビデオ入力
デュアル 3G-SDI、SMPTE-259/292/296、8-bit または 10-bit
3G SDI デュアル リンク、デュアル ストリーム、レベル A または B
デュアル ファイバー (SC または LC) SD/HD/3G SDI、SMPTE-259/292/296、8-bitまたは 10-bit (オプション)
HDMI 30 bit/ピクセル、RGB または YUV、SD、HD、1080p-50/60
・アナログビデオ入力
SD/HD コンポーネント YPbPr、SMPTE-274 (3 x BNC)
12 -bit A/D, 2x オーバーサンプリング
+/- 0.25 dB ~ 5.5 MHz Y 周波数応答
+/- 0.25 dB ~ 2.5 MHz C周波数応答
.5% 2T パルス レスポンス
<2 ns Y/C delay inequity (ディレイ不均衡)
SD コンポジット
12-bit A/D、4x オーバーサンプリング
・デジタルビデオ出力
デュアル 3G-SDI、SMPTE-259/292/296、8-bit または 10-bit
3G SDI デュアル リンク、デュアル ストリーム、レベル A または B
デュアル ファイバー (SC または LC) SD/HD/3G SDI、SMPTE-259/292/296、8-bitまたは 10-bit (オプション)
HDMI 30 bit/ピクセル、RGB または YUV、SD、HD、1080p-50/60 ビデオ出力アナログ
・アナログビデオ出力
SD/HD コンポーネント YPbPr、SMPTE-274 (3 x BNC)
12 -bit A/D, 2x オーバーサンプリング
+/- 0.25 dB ~ 5.5 MHz Y 周波数応答
+/- 0.25 dB ~ 2.5 MHz C周波数応答
.5% 2T パルス レスポンス<2 ns Y/C delay inequity (ディレイ不均衡)
SD コンポジット
12-bit A/D、4x オーバーサンプリング
・デジタルオーディオ入力
64 チャンネル MADI、同軸またはファイバー、48kHz サンプル レート、同期
16 チャンネル、24-bit SDI エンベデッド オーディオ、48kHz サンプルレート、同期
16 チャンネル、24-bit AES/EBU オーディオ、48KHz サンプル レート、同期または非同期、内部サンプル レート変換 (4 x BNC)
・アナログオーディオ入力
8 チャンネル、24-bit A/D アナログ オーディオ、48kHz サンプルレート、バランスド (25 ピン「D」TASCAM コネクタ)
・デジタルオーディオ出力
64 チャンネル MADI、同軸またはファイバー、48kHz サンプル レート、同期
16 チャンネル、24-bit SDI エンベデッド オーディオ、48kHz サンプルレート、同期
16 チャンネル、24-bit AES/EBU オーディオ、48KHz サンプル レート、同期または非同期、内部サンプル レート変換 (4 x BNC)
・アナログオーディオ出力
8 チャンネル、24-bit D/A アナログ オーディオ、48kHz サンプル レート、バランスド (25 ピン「D」TASCAM コネクタ)
・アップコンバージョン
ハードウェア 10-bit
アナモフィック: フルスクリーン
ピラー ボックス 4:3:両脇に黒帯を付けて、4:3 画像を画面中央に配置します。
ズーム 14:9:4:3 画像を少し拡大し両脇に黒帯を付けて 14:9 画像にします
ズーム レターボックス:画像を全画面になるまで拡大します
ズーム ワイド:拡大と水平方向の引き延ばしを組み合わせて 16:9 画面にします。これにより、アスペクト比が若干変わる場合があります
・ダウンコンバージョン
ハードウェア 10-bit
アナモフィック: フルスクリーン
レターボックス:上下の黒帯が画像領域に追加され画像が縮小します。アスペクト比は変わりません
クロップ:新しい画面サイズに合わせて、画像が切り取られます
・クロスコンバージョン
ハードウェア 10-bit
1080i から 720P
720P から 1080i
1080P から 720P、720P から 1080P
・SD 間のアスペクト比変換
レターボックス:SD アナモフィック素材をレターボックス画像に変換します。
H クロップ:画像が水平方向に引き伸ばされ、アナモフィック SD をフルフレームに変換します。
SD ピラーボックス:画面中央に画像を配置し、両脇に黒枠を配置したアナモフィック画像を画面中央に生成します。
V クロップ:SD レターボックス素材をアナモフィック画像に変換します。
・タイムコード:SDI BNC による SDI RP188
・リファレンス入力
ブラックバースト、3 値シンク
ループ、ターミネート無し
・ネットワーク インターフェース
10/100/1000 Ethernet (RJ-45)
リモート コントロールのためのエンベデッド ウェブサーバー
リモート コントロール パネルのためのVTECSTM プロトコル

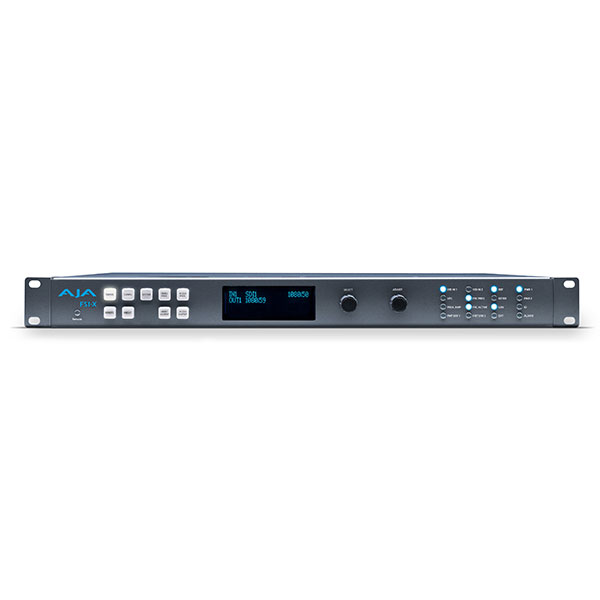

・ユーザー インターフェース:専用ボタンをともなった英数字表示
・コントロール
GPI 入出力、15 ピン D コネクタ:
1:GND
2:GPI IN 1
3:GPI IN 2
4:GPI IN 3
5:GPI I/O GND 1
6:GND
7:GPI IN 4
8:GPI OUT 1
9:GPI OUT 2
10:GPI I/O GND 3
11:GPI I/O GND 4
12:GPI OUT 3
13:GPI OUT 4
14:NC
15:GND
・外寸/重量/電源/環境
幅:44.45cm (17.5”)
奥行き:40.65cm (16”)
高さ:4.44cm (1RU = 1.75”)
重量:3.56kg (7.85lb)
電源:100-240 交流電圧 50/60Hz (デュアル冗長電源)、55W 通常;80W 最大、15A 最大
稼働温度: 摂氏0 ~ 40 度
相対湿度:0 ~ 90%、結露不可
