※付属品:SK-500 スタジオキット

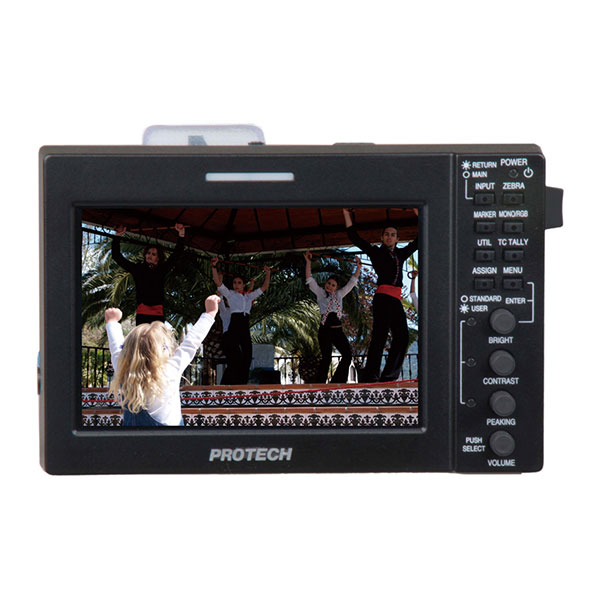

いよいよ4K時代が本格的に始まり、フォーカス合わせのシビアさは更に増加しています。PROTECH の新開発5インチ・フルHDビューファインダー HDF-HR-500 は、そんな時代に相応しい高解像度ビューファインダーとして誕生しました。撮影現場で便利にお使い頂ける、考えられる限りすべての機能を満載。これ1台で、ライブ撮影からシネマまで、ビューファインダーとしてもフィールドモニターとしても、あらゆる用途にお使い頂く事が出来ます。

■マルチカメラ撮影に最適、リターン映像の PinP 機能搭載。
HR500には、カメラ映像上にリターン映像を子画面で重ねる PinP 機能を搭載しており、カメラ撮影中にリターン映像を常時確認することが出来ます。マルチカメラ撮影時のカメラマンの負担を低減し、適切なカメラワークが容易になります。

■(特許) TC TALLY 機能搭載。BNC ケーブル1本の接続で REC タリーを全モニターに表示可能。
新発明TCタリー装備。現場ならではのアイデアで生まれたTCタリー機能。カメラのTC機能をレックランにし、カメラ映像出力のSDIケーブルを各モニターに接続するだけで、カメラが記録開始したことを示す REC タリーを、すべての HDF-HR500で表示することが可能です。

■クリアーピーキング(TM)機能搭載。ピントを探らずジャストフォーカス。
HD撮影、そしてこれからの 4K撮影は、ピント合わせとの戦いです。SD撮影の時とは違い、カメラマンにはレベルの高いフォーカシング技術が要求されます。HDF-500に搭載された新開発:クリアーピーキング機能は、画面の細部にわたり合焦部をはっきりと高輝度表示しますのでフォーカスを探る必要がなく、迷い無くフォーカスを合わせることができます。また、HDF-700をモニターとして活用すれば、収録後のレビューや編集時にも撮影時のフォーカス状況の確認が可能です。クリアピーキングON/OFF、モノクロON/OFFの切替えは、前面の専用ボタンでワンタッチで可能ですので、撮影中に操作に迷う事がありません。

■高画質 HD-SDI信号、HDコンポーネント入力に対応
HD-SDI信号、HDコンポーネントを高画質でモニターすることが可能です。カメラのビューファインダーとしてはもちろんのこと、ロケ用のモニター、編集用のモニター、など現場を選ばす、多目的に運用することが可能です。

■ビューファインダー機能
BRIGHT/CONTRAST/PEAKINGの調整が可能です。前面パネルのオペレーションエンコーダーを押すとLEDが点灯し、 カメラマンの任意の調整が可能です。 もし、設定状況がわからなくなっても、ワンプッシュで標準設定に戻すことができます。(PAT.P)　 収録した映像の録画確認においても、映像レベルの適正判断、ピントが合っていたかの確認ができます。 HD製作現場では正確なフォーカス技術を必要とされるため欠かせない一台です。

■ズームリモコンのリターンスイッチで カメラ/リターン映像の切替が可能
別売ズームリモコンをHDF-500に接続することによりカメラからの撮影用HD-SDI信号と、スイッチャーからのリターンHD-SDI信号をズームリモコンのリターンボタンで交互に確認できます。(PAT.P) この機能により、HD-SDI信号を有するカメラであれば機種を選ぶことなくスタジオカメラ同様の運用を可能にしました。

■エンベデッドオーディオモニター機能搭載/オーディオ出力可能
HD-SDIエンベデッドオーディオをモニター可能です。16チャンネルを64段階でリアルタイムで表示します。 エンベデッドオーディオをリアルタイムでモニターしていますので、 PEAK HOLD 値が平均より高くみえる現象はおきません。

■モノクロ表示可能
カラー、モノクロモードがワンタッチで切替が可能です。 長時間の撮影業務で、カラー表示では目が疲れるような場合には、 従来のビューファインダーと同様の目に優しいモノクロ表示で撮影が可能です。

■ゼブラによる警告レベル表示可能
ゼブラ表示可能。任意にゼブラ表示レベルをパーセント表示設定できるほか、クリップガイド機能搭載により輝度と色差に対して上限/下限のレベル警告が可能です。 また、露出オーバーを正確に表示することが可能で、 例えばクリップガイド輝度の上限を85IRE、下限を10IREに設定した場合、 この設定値を超過した部分と満たない部分は赤色ゼブラで表示します。

■ブルーオンリー機能搭載 (レッドオンリー、グリーンオンリー可能)
モニター調整に不可欠なブルーオンリー機能を搭載。正確なモニター調整ができます。ブルーオンリー、レッドオンリー、グリーンオンリーを選択して表示することが可能です。

■ベクタースコープ機能
リアルタイムで色差信号をモニタリング可能。ベクタースコープ/ウェーブフォームの表示、及び画面上に半透明/不透明表示の設定ができます。 カメラのホワイトバランスセットアップを観測したり、 肌色のような ある特定色の観測することも可能です。 前面部のファンクションキーにこの機能をメモリーすることが可能です。

■高度な色再現性を実現
撮影時のホワイトバランス調整は色調を表現するために必要不可欠です。HDF-500では正確なカラーを再現するため、工場出荷時の最終調整に高精密自動制御システムを採用し、 個々のモニターの色再現が均一になるよう設計されています。

■リアルタイムで輝度(露出オーバー/露出アンダー)表示可能
ウェーブフォーム機能によりビデオの輝度レベルを リアルタイム観測出来ます。また露出オーバー/露出アンダーを警告表示することができます

＜仕様＞
■Display
・LCD Panel:TFT-LCD (広視野角タイプ)
・Size:5-inch diagonal
・Resolution:1920(H) x 1080(V)
・Contrast Ratio:800 : 1 (Typ)
・Viewing Angle:160°(H) x 160°(V)
・Brightness:480 cd.m2 (Typ)

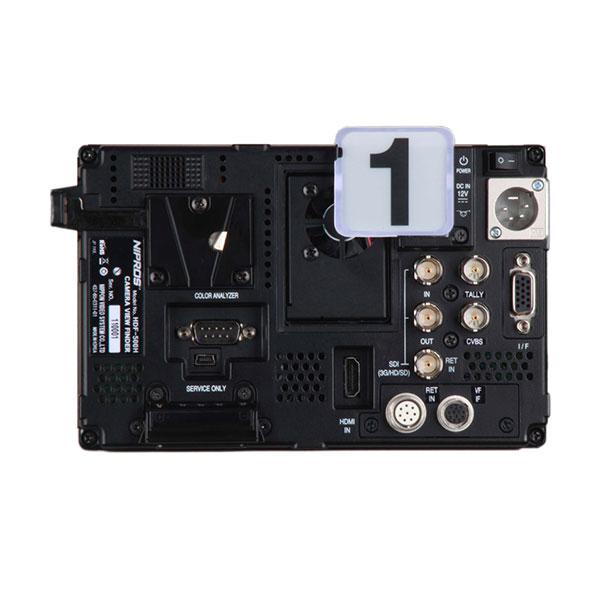

■Input/Output
・SDI (3G/HD/SD)Input:2 x BNC
・SDI (HD/SD) Output:1 x BNC: Loop Through
・Analog Input:1 x D-Sub : Component(YPbPr)、RGB(SoG)、1 x BNC: Composite CVBS
・HDMI Input:1 x HDMI
・Tally Input:1 x BNC、User selectable type: Voltage or ON/OFF
・RET Control Input / Output:2 x 8-pin (Input / Output)
・Audio Output:1x 6.3 Stereo Jack(Headphone)
・Tally Indicator:Built-in Tally Indicator
・Speaker:Built-in Mono Speaker
■General
・Power requirement:DC 12V (10-16V)、4pin XLR / CAMERA I/F / Battery V-Mount
・Power consumption:Approx. 19W
・Weight:Approx. 0.97 kg
・Dimensions(W x H x D):Approx. 180 x 117 x 69.9 mm (Main body)
・Operating Temperature:0°to 40° (20°to 30°C recommended)
・Operating Humidity:30% to 85%
・Storage Temperature:-20°to 60°C
・Storage Humidity:0 % to 90 %
・Field Update:1 x Mini-USB
・White Balance:1 x D-SUB9、RS-232
■Video Format
・1080p/60/59.94/50/30/29.97/25/24/23.98 (SDI/Component/HDMI)
・1080i/60/59.94/50 (SDI/Component/HDMI)
・720p/60/59.94/50/30/29.97/25/24/23.98 (SDI/Component/HDMI)
・480i/60/59.94、575i/50 (SDI/Component/HDMI/Composite)
・480p/60/59.94、576p/50 (Component/HDMI)
