◎ 最大解像度WUXGA/1080p対応、デジタル/アナログ8系統入力。アプリケーションにあわせて2、3、4出力※をラインナップ。
※各出力毎にHDMIとHDBaseTを選択
◎ HDMI、HDコンポーネント、RGB、コンポジットビデオ、YCのビデオ信号、およびオーディオ信号に対応。
◎ スケーラーとビデオ・プロセッサーを搭載し、映像の分割出力や合成処理が可能。
◎ HDMI8系統、アナログ8系統入力のステレオ16chデジタル・オーディオ・ミキサー搭載。
◎ iPadアプリ「XS Remote」によるリモート・コントロールに対応。

■スペック
●映像
・映像処理 4:4:4(Y/Pb/Pr) 10ビット

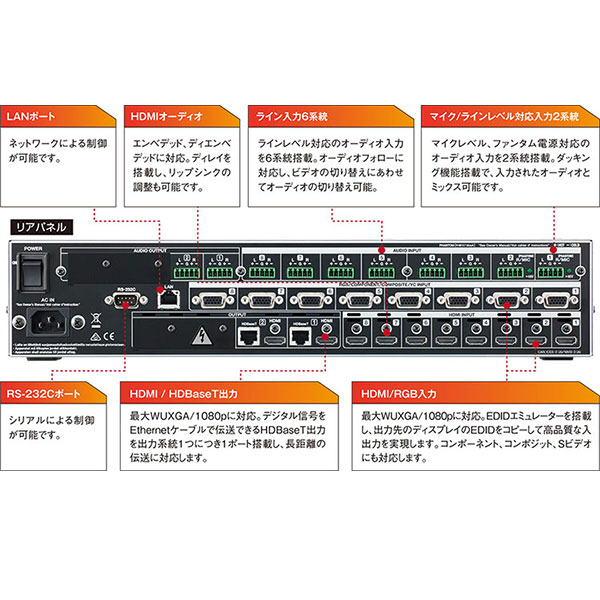

・入力端子
HDMI : Type A (19ピン) x 8 (INPUT 1～8) ※HDCP対応
RGB/コンポーネント/コンポジット/Sビデオ : HD DB-15タイプ x 8 (INPUT 1～8)
・出力端子
HDMI : Type A (19ピン) x 2(OUTPUT1～2)
HDBaseT : RJ-45 x 2(OUTPUT1～2)
※HDCP対応
・入力/出力レベル
RGB/コンポーネント:レベル : 1.0Vp-p(輝度信号)、0.7Vp-p(色差信号)インピーダンス :75Ω
コンポジット/Sビデオ:レベル : 1.0 Vp-p (輝度信号), 0.286 Vp-p (色差信号(NTSC)), 0.3 Vp-p (色差信号(PAL))インピーダンス : 75Ω
・入力映像
HDMI:up to 1080p/59.94, up to 1920x1200/60
コンポーネント:up to 1080p/59.94
RGB:up to 1920x1200/60 ※Reduced Blanking
コンポジット:480i/59.94, 576i/50
Sビデオ:480i/59.94, 576i/50
Still Image:Windows(R) Bitmap File (.bmp)
*最大 1920x1200 ピクセル、1ピクセル24bit 無圧縮
・出力映像
HDMI:up to 1080p/59.94, up to 1920x1200/60
HDBaseT:up to 1080p/59.94, up to 1920x1200/60
・映像エフェクト
切り替え :擬似シームレス
合 成 :P in P
その他 :上下左右反転、90度回転、アウトプット・フェード
●音声
・音声処理 サンプリング・レート : 24ビット/48kHz
・入力端子
デジタル : HDMI Type A (19ピン) x8
アナログ : 5ピン ターミナルブロックコネクター
・出力端子
デジタル : HDMI Type A (19ピン) x2
アナログ : 5ピン ターミナルブロックコネクター x2
・入力レベルおよび
Ch1～2
入力レベル:-60～+4dBu(最大入力レベル:+22dBu)
入力インピーダンス:10kΩ(GAIN 0～23dBu)、5kΩ(GAIN 24～64dBu)
Ch3～8
入力レベル:+4dBu(最大入力レベル:+22dBu)
入力インピーダンス:8.5kΩ
・出力レベルおよび
Ch1～4
出力レベル:+4dBu (最大出力: +22dBu)
出力インピーダンス:600Ω
・オーディオフォーマット HDMI : リニアPCM、24ビット/48kHz、8ch
・オーディオエフェクト
入力チャンネルエフェクト : コンプレッサー、ゲート、4バンドイコライザー
出力チャンネルエフェクト : ディレイ(ゲート/コンプ、4バンドイコライザー)
●その他の端子
RS-232C : 9ピンD-subタイプ×1
LAN : RJ-45 x 1
USB : A Type x 2 (USB メモリー用, WNA-1100RL用)

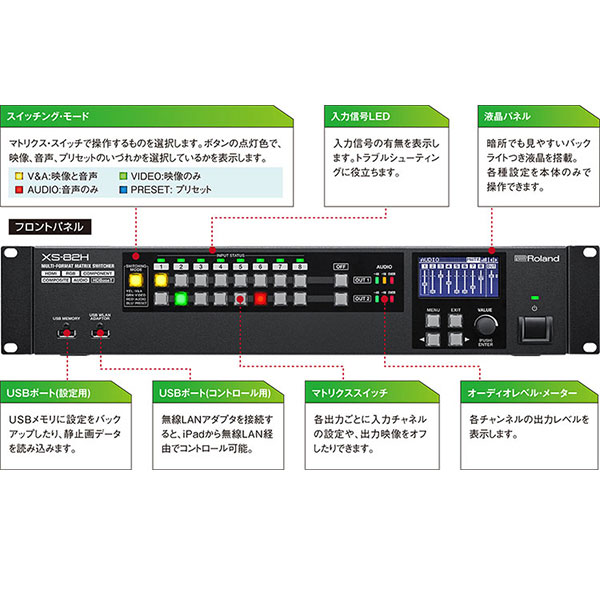

●ディスプレイ
2色LCD、128×64ドット
●その他
・電 源 : AC 100V(50/60 Hz)
・消費電力 : 50W
・付属品 : ラック取付金具、電源コード、2P-3P変換機、取扱説明書、ローランド ユーザー登録カード、保証書、ネジ端子x10(XS-82H) x11(XS-83H) x12(XS-84H)、ゴム足x5
※ 0dBu=0.775Vrms ※ 製品の仕様および外観は、改良のため予告なく変更することがあります。
・外形寸法 / 質量:幅 (W)481 mm 奥行き (D)334 mm 高さ (H)88 mm 質量5.3 kg
EIA-2Uラック2U、突起ふくまず

※製品の仕様及びデザインは改良のため予告なく変更することがあります。
