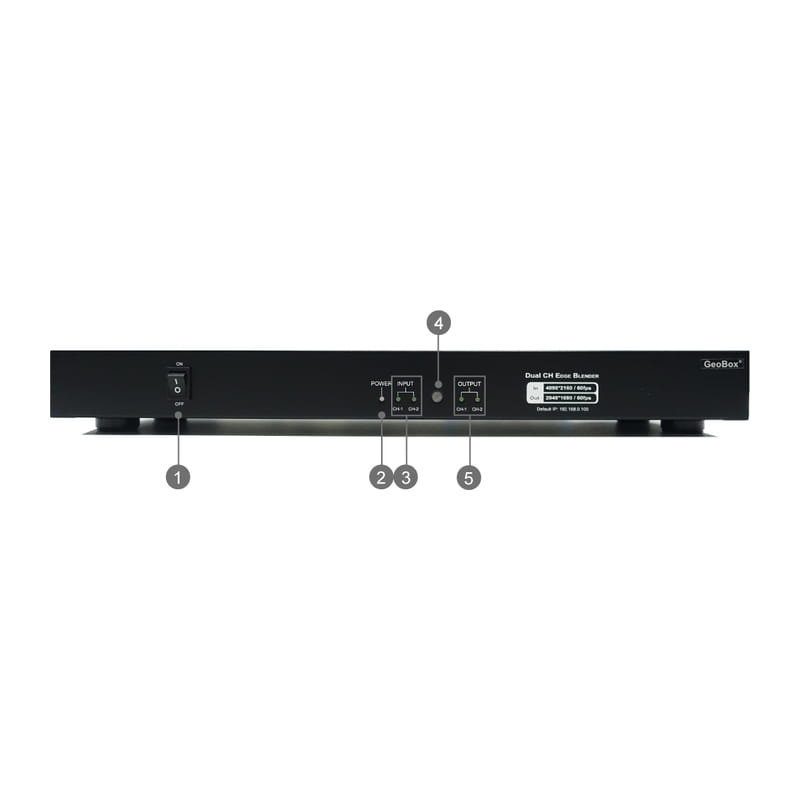

① 電源オン/オフ スイッチ：電源をオフにすると、その時点の設定を記憶します。電源をオンにすると、電源をオフにした際に記憶した設定で表示します。
② Power LED：電源が入ると点灯します。
③ Input LED：入力された信号を検知した時に点灯します。
④ IR：リモコンの受光部です。
⑤ Output LED：CH1～CH4の出力端子に接続する表示機器との接続確立時に点灯します。

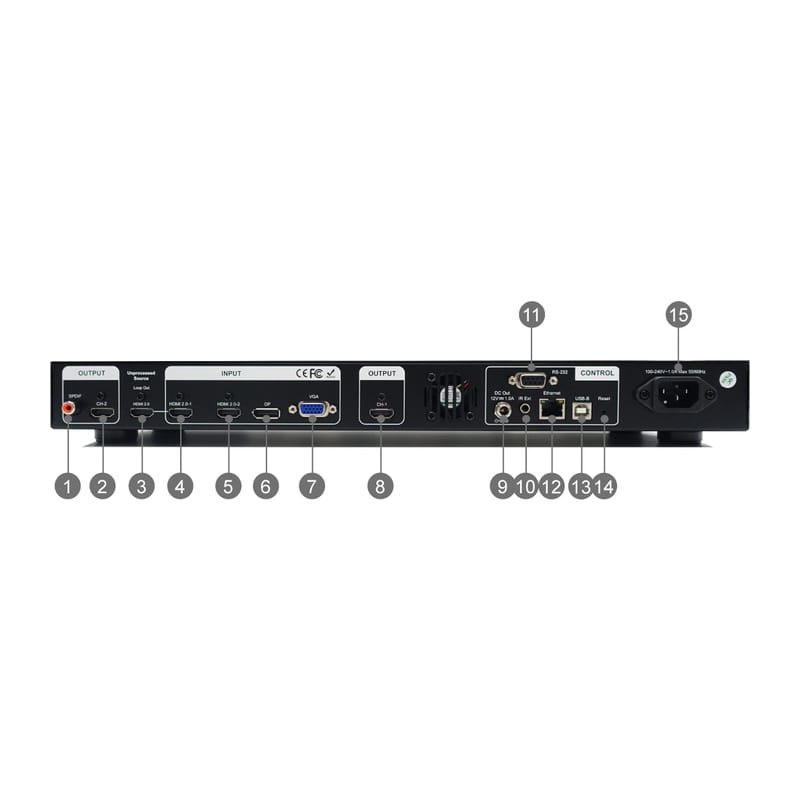

① SPDIF-A | SPDIF-B出力端子：音響機器と接続します。
② CH2 | CH4 HDMI出力端子：表示機器と接続します。
③ HDMI LOOP OUT端子：④のHDMI入力端子に入力したHDMI信号をパススルー出力します。3画面以上のマルチ画面構成する場合などに使用します。
④ HDMI-1 | HDMI-3入力端子：HDMIソース機器を接続します。
⑤ HDMI-2 | HDMI-4入力端子：HDMIソース機器を接続します。③のHDMI LOOP OUT端子とは連動しません。
⑥ DP-1 | DP-2入力端子：DisplayPortソース機器を接続します。
⑦ VGA-1 | VGA-2入力端子：VGAソース機器を接続します。
⑧ CH2 | CH4 HDMI出力端子：表示機器と接続します。
⑨ DCジャック：12V,1Aを出力します。
⑩ IR Ext：リモコン受信部を外部に延長します。
⑪ RS-232端子：RS-232コマンドを入出力します。
⑫ Ethernex端子：専用アプリケーションソフトGCTをインストールしたPCとネットワーク接続します。
⑬ USB端子：専用アプリケーションソフトGCTをインストールしたPCとUSB接続します。
⑭ Resetボタン：5秒間長押しすると設定情報を含め全て初期化します。
⑮ 電源コネクター：付属の電源コードを接続します。

※詳しくはメーカーページをご確認ください
