Name: VPC-WX5EA
Brand: VideoPro
Price: 123200 JPY
Availability: OutOfStock

新品

VPC-WX5EA

VideoProビデオプロ

ゲスト会員・販売価格(税込)：: ￥123,200

お取り寄せ

￥123,200(税込)

商品コード：: C4562393848769

販売開始日：: 2025/08/29

お気に入り

買取金額を見る

Staff Review スタッフレビュー

Product Review プロダクトレビュー

Setup Review セットアップレビュー

Staff Blog スタッフブログ

高品質、低価格、そして多機能。多くの要望を取り入れたコンパクトコンバーター　3G/HD/SD-SDI to HDMI / HDMI to 3G/HD/SD-SDI両方の変換に1台で対応

主な仕様

SDI入力: 3G-SDI Level A Direct image format mapping (SMPTE 425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
HD-SDI (SMPTE 292M)
SD-SDI (SMPTE 259M)
HDMI入力: HDMI 1.4b HDCP非対応、CEC非対応、DeepColor非対応、
色空間: RGB, YCbCr444, YCbCr422
SDIスルー入力: アクティブスルー(イコライザ/リクロックは常に有効)
SDI出力: 3G-SDI Level A Direct image format mapping (SMPTE 425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
HD-SDI (SMPTE 292M)
SD-SDI (SMPTE 259M)
HDMI出力: HDMI 1.4b HDCP非対応、CEC非対応、DeepColor非対応、
色空間: RGB, YCbCr444, YCbCr422切替可能
オーディオ入力: SDIエンベデッド・オーディオ(LPCM Max. 8ch, 48kHz)
HDMIエンベデッド・オーディオ(LPCM Max. 8ch, 32kHz to 192kHz)
アナログ平衡オーディオ(2ch、最大24dBu、入力インピーダンス: 200kΩ、XLR/TRS)
アナログ非平衡オーディオ(2ch、10dBV (8.94Vpp)、入力インピーダンス: 約10ｋΩ,RCA)
AES (LPCM 2ch、入力インピーダンス: 110Ω、サンプリング周波数: 28kHz～216kHz、XLR/TRS)
S/PDIF (LPCM 2ch、入力インピーダンス: 75Ω、サンプリング周波数: 28kHz～216kHz、RCA)
Mic in (2ch、2Vpp [0.707Vrms]、入力インピーダンス: 2kΩ、ステレオミニジャック)
オーディオ出力: SDIエンベデッド・オーディオ(LPCM, Max. 8ch, 48kHz)
HDMIエンベデッド・オーディオ(LPCM, Max. 8ch, 48kHz)
アナログ平衡オーディオ(2ch、18dBu [6.15Vrms]、出力インピーダンス: 600Ω、XLR)
アナログ非平衡オーディオ(ステレオ2ch、8Vpp [2.828Vrms]、出力インピーダンス: 0.3Ω、負荷インピーダンス: 10kΩ、RCA)
AES (LPCM 2ch、出力インピーダンス: 110Ω,サンプリング周波数: 48kHz、XLR)
S/PDIF(LPCM 2ch、出力インピーダンス: 75Ω,サンプリング周波数: 48kHz、RCA)
Headphone out (2ch、4Vpp [1.414Vrms],出力インピーダンス: 0.3Ω、ステレオミニジャック)
※チャネルのリマッピングおよびダウンミックス出力をBoxCenterProにて設定可能
入出力遅延: 最大2フレーム（フレームバッファメモリ・バイパス機能なし）
音声遅延機能: 0～100msec
音声機能: チャネルマッピング機能、ダウンミックス機能
推奨最大SDIケーブル長: 3G-SDI (L-5CFB): パソロジカル信号・カラーバー信号: 110m
HD-SDI (L-5CFB): パソロジカル信号・カラーバー信号: 180m
SD-SDI (L-5CFB): パソロジカル信号・カラーバー信号: 400m
※測定時使用ケーブルは、3G/HD-SDI対応のL-5CFB/CANAREを使用
※VideoPro製品同士をロングケーブルで接続し、前後を1mケーブルで信号発生器、及び測定器に接続し、出力フォーマットを固定（フレームバッファあり）で検証した結果に基づきます。
※パソロジカル（チェックフィールド）信号は、アナログ性能及びPLLを評価するテスト信号です。
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。実機にてご確認下さい。
検証済みHDMIケーブル（5m）: HDMI05P/CANARE

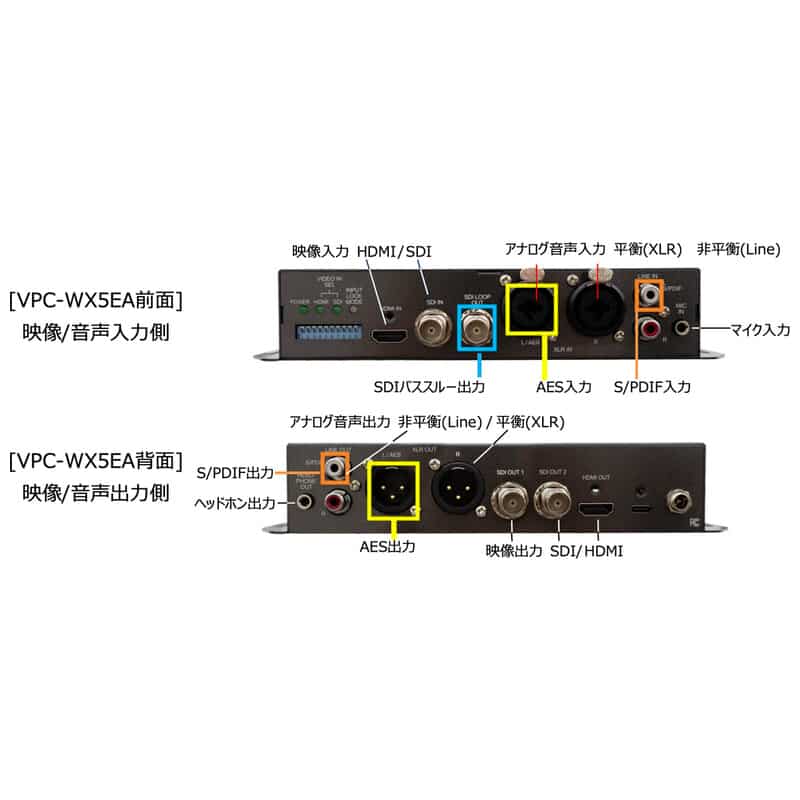

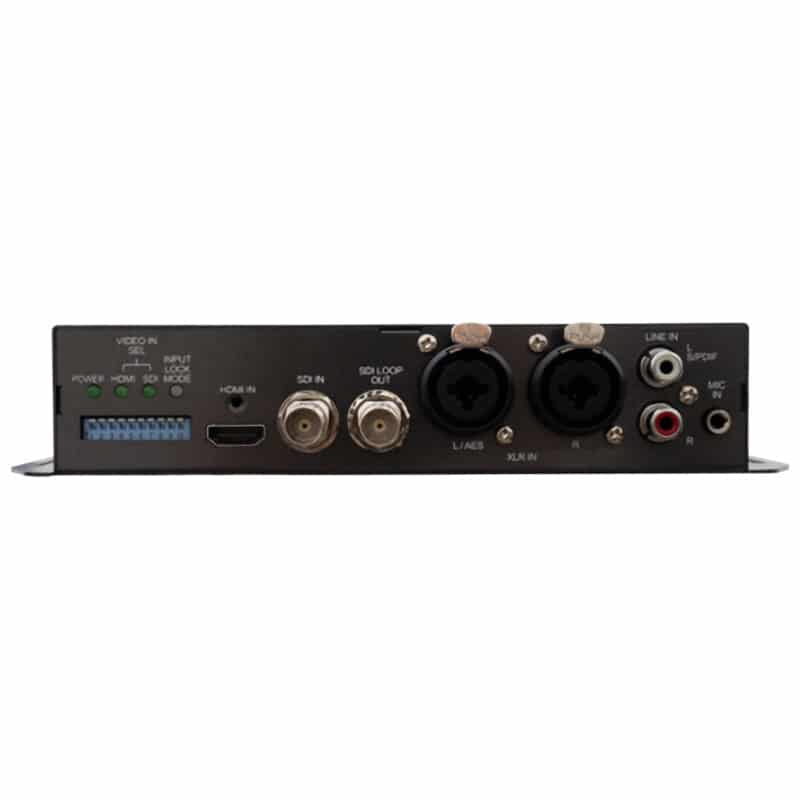

入力端子: 3G-SDI対応 75ΩBNC x 1
HDMI Type A x 1
XLR（TRS対応）（アナログXLR、AES兼用）x 2、RCA（アナログLine）x 2、ステレオミニジャック(Mic in) x 1

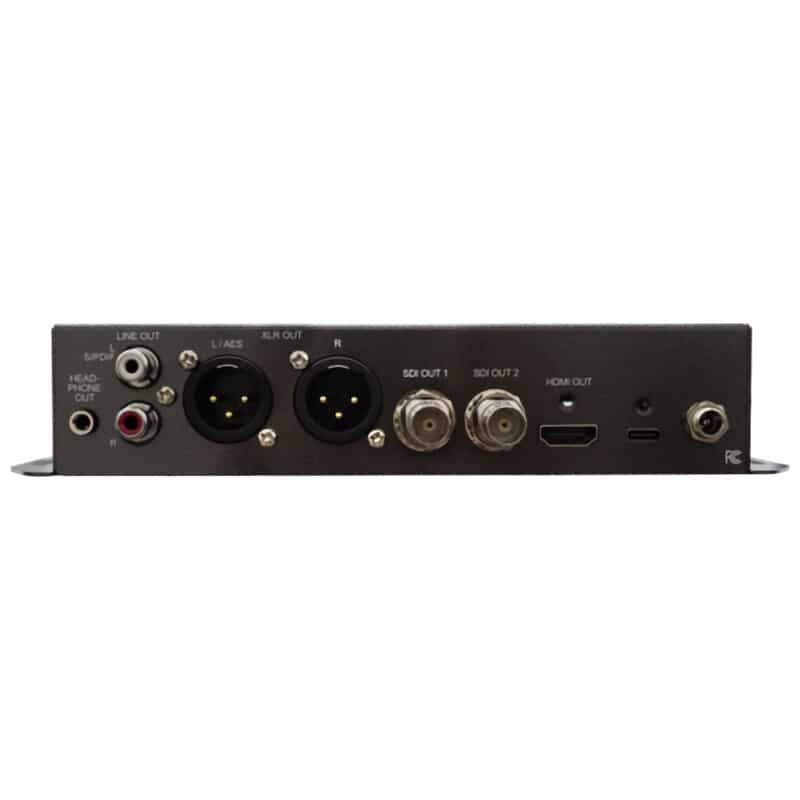

出力端子: HDMI Type A x 1
3G-SDI対応 75ΩBNC x 2（同じ信号）
3G-SDI対応 75ΩBNC (SDI入力アクティブスルー出力) x 1
XLR（アナログXLR、AES兼用）x 2、RCA（アナログLine）x 2、ステレオミニジャック(Headphone out) x 1
USBコネクタ: USB Type-C x 1 (USB給電非対応)
DIPスイッチ: 10bit (Control / Video in / Audio in Source / Audio out 1 / Audio out 2 / Output Format)
ケース: SECC
RoHS2: 対応
寸法: W: 210mm x D: 84mm x H: 38.5mm (コネクタ含まず、ブラケット含む（着脱不可）)
重量: 550g
電源(ACアダプタ給電): ACアダプタ: AC100～240V / DC12V（2A品）　最大DC12V 827mA
電源(USB給電): 非対応
最大消費電力: 11.7W (ACアダプタ含む)
動作温湿度範囲: 0～50℃、20～80% RH ※結露なきこと
保存温湿度範囲: -20～60℃、5～90% RH ※結露なきこと
HDMI入力＜CEA861系＞ ※1: SD: 720x480 59.94i, 720x576 50i
HD: 1280x720 59.94p/60p/50p
FHD: 1920x1080 59.94i/60i/50i,
1920x1080 23.98p/24p/25p/29.97p/30p,
1920x1080 59.94p/60p/50p
SDI入出力 ※1: SD-SDI: 720x487 59.94i (通称720x480 59.94i), 720x576 50i
HD-SDI: 1280x720 59.94p/60p/50p,
1920x1080 59.94i/60i/50i,
1920x1080 23.98p/24p/25p/29.97p/30p
3G-SDI Level A: 1920x1080 59.94p/60p/50p
3G-SDI Level B-DL: 1920x1080 59.94p/60p/50p
HDMI入力＜VESA系＞ ※1: 640x350 85p, 640x400 85p, 640x480 59.94p/60p/72p/75p/85p,
720x400 85p, 800x600 56p/60p/72p/75p/85p,
1024x768 60p/70p/75p/85p, 1152x864 70p/75p,
1280x768 75p/85p, 1280x800 60p, 1280x960 60p/75p/85p,
1280x1024 60p/75p/85p, 1360x768 60p, 1366x768 60p,
1400x1050 50p/60p/75p, 1600x1200 50p/60p, 1680x1050 60p,
1920x1200 60p(VESA RB)
※RBはVESA CVTのReduced Blankingです。
HDMI出力 ※1: SD: 720x480 59.94i, 720x576 50i
HD: 1280x720 59.94p/60p/50p
FHD: 1920x1080 59.94i/60i/50i,
1920x1080 23.98p/24p/25p/29.97p/30p,
1920x1080 59.94p/60p/50p
付属品: ・専用ACアダプタ（日本国内仕様）
・取扱説明書
・ケーブルクランプ（HDMIケーブル用）ｘ2
