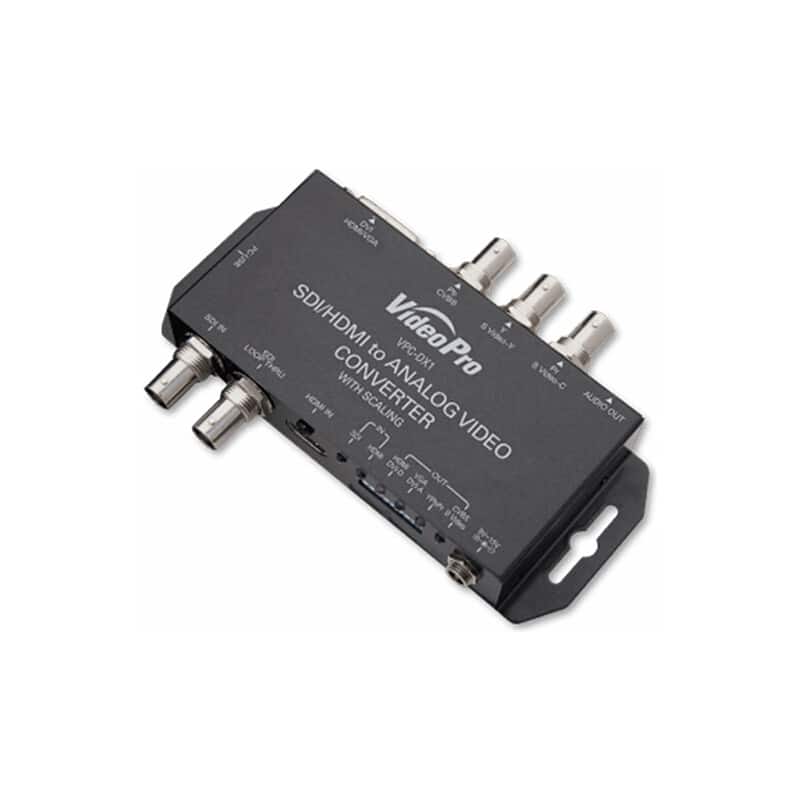

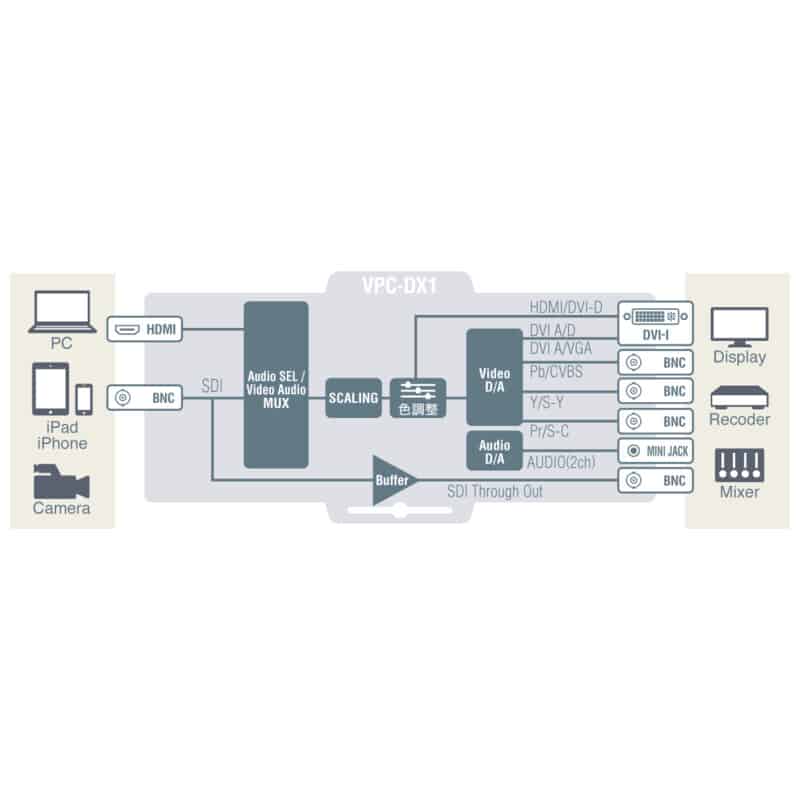

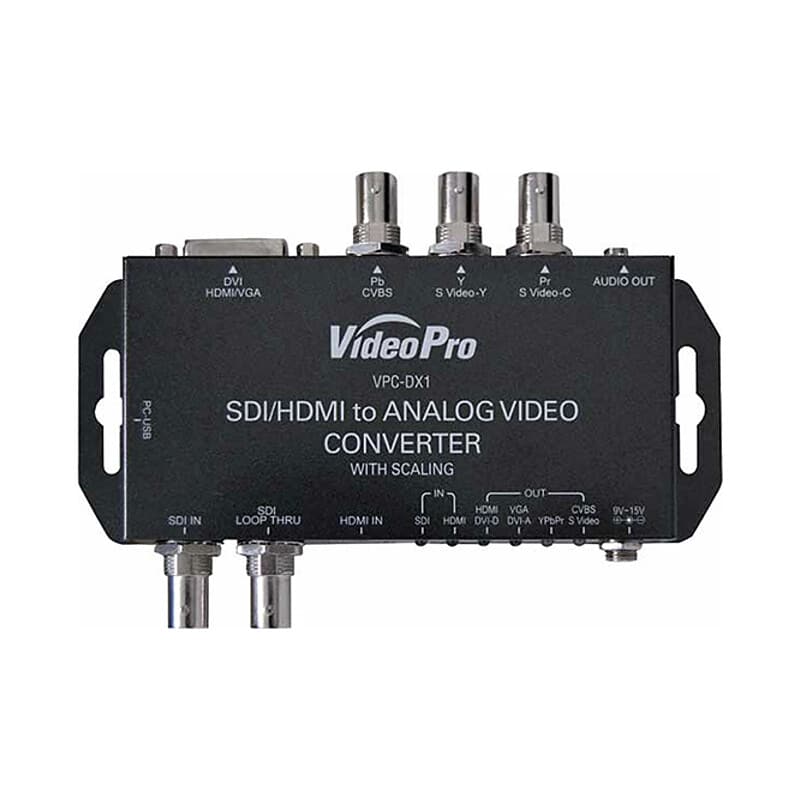

SDI/HDMI to ANALOGコンバーター アップ・ダウンコンバート/フレームレート 変換対応モデル

主な仕様

SDI入力
3G-SDI(SMPTE 425M level A Direct image format mapping)Level Aのみ/
HD-SDI (SMPTE 292M)/SD-SDI (SMPTE 259M)
HDMI入力
HDMI Ver.1.3a, HDCP非対応, CEC非対応
オーディオ入力
SDIエンベデッドオーディオ(LPCM, Max.8ch, fs=48kHz)
HDMIエンベデッドオーディオ(LPCM, Max.8ch, fs=32kHz to 192kHz)
ビデオ出力
HDMI/DVI ※※
DVI-A/VGA(Separated Sync)※
コンポーネント(YCbCr)(1Vpp, 75Ω)
コンポジット(CVBS)(1Vpp, 75Ω, SetupLevel 0IRE/7.5IRE ※)
S-Video(1Vpp, 75Ω, SetupLevel 0IRE/7.5IRE ※)※
SDIアクティブスルー出力
オーディオ出力
HDMIエンベデッドオーディオ(LPCM, Max.8ch, fs=32kHz to 192kHz〈入力スルー〉)
アナログ LRオーディオ(不平衡, -30dBu~24dBu切替※, 負荷抵抗10kΩ以上)

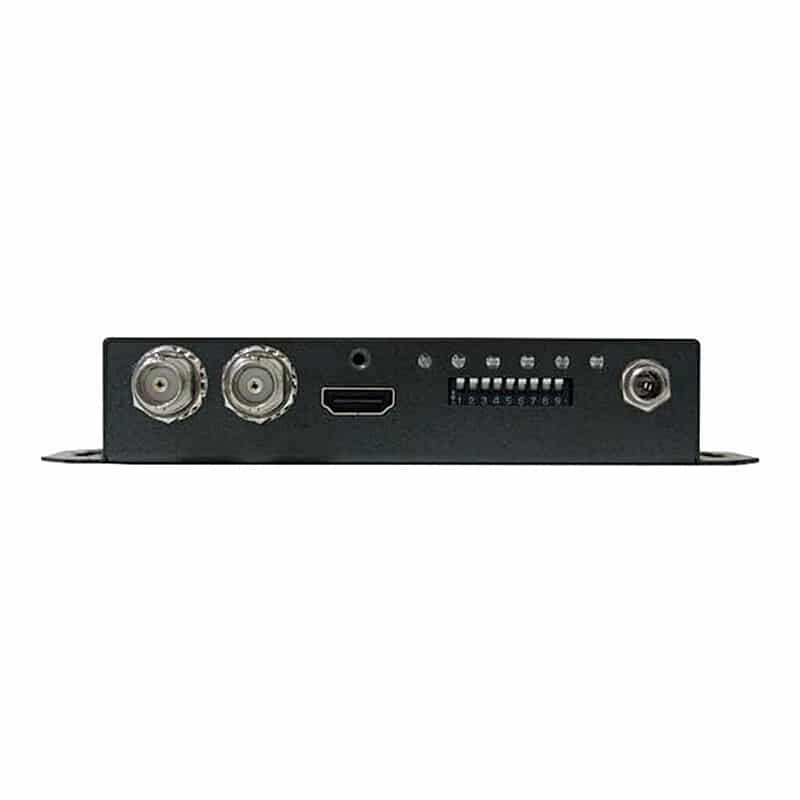

入力端子
HDMI Type A×1系統/SDI×1系統

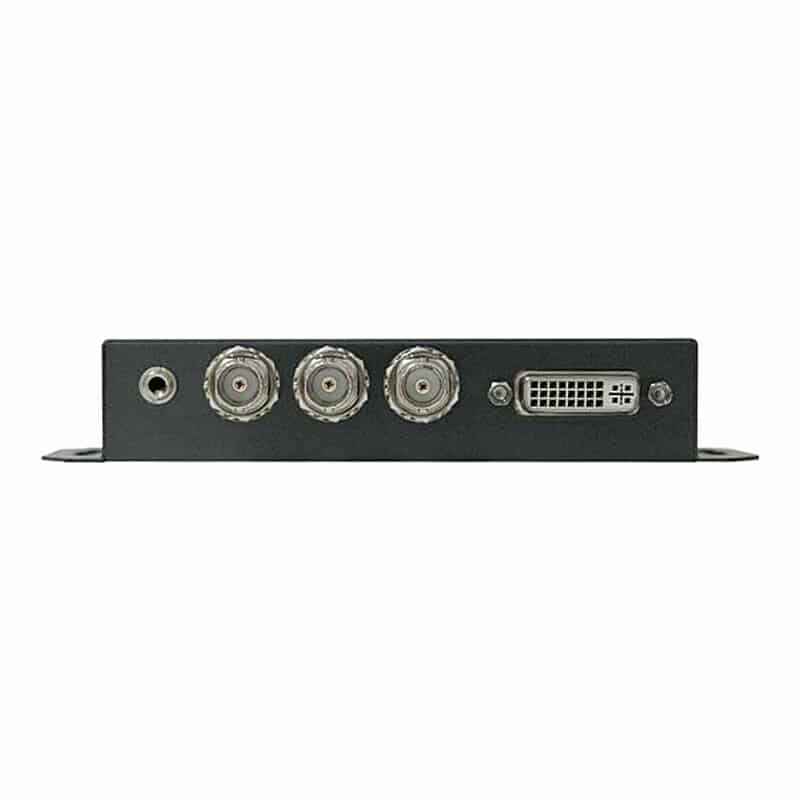

出力端子
DVI-I×1(HDMI/DVI-D/DVI-A/VGA兼用)※
BNC×3(コンポーネント, コンポジット, S-Video兼用)
BNC×1(SDIアクティブスルー出力)
ディップスイッチ
ON:UP / OFF:DOWN
USBコネクター
USB Mini-B ×1
LED
SDI/HDMI/OUT(HDMI/DVI,VGA/DVI-A, YPbPr,CVBS/S-Video)
ケース
SECC/HDMI抜け止めケーブルクランプ付属
外形サイズ
153(W) × 63.6(D) × 26(H)mm ※突起物は含まず
質量
330g
電源
ACアダプター:AC100~240V/DC12V
最大消費電力
6.01W
温度条件
動作温度範囲:0~50°C,20~80%RH ※結露なきこと
保存温度範囲
-20~+60°C

ビデオ入力フォーマット

SDI入力対応フォーマット
SD:
720×480 i59.94, i60/720×576 i50/
720×480 p59.94, p60/720×576 p50
HD:
1280×720 p59.94, p60, p50/1920×1080 i59.94, i60, i50/
1920×1080 p23.98, p24, p25, p29.97, p30
3G:
1920×1080 p59.94, p60, p50
HDMI入力対応フォーマット
SD:
720×480 i59.94, i60/720×576 i50/
720×480 p59.94, p60/720×576 p50
HD:
1280×720 p59.94, p60, p50/1920×1080 i59.94, i60, i50/
1920×1080 p23.98, p24, p25, p29.97, p30
3G:
1920×1080 p59.94, p60, p50
VESA:
1680×1050 p60/1600×1200 p60/1440×1050 p60/
1440×900 p60/1400×1050 p60/1366×768 p60/
1280×1024 p60/1280×960 p60/1280×800 p60/
1280×720 p60/1024×768 p60/800×600 p60/
640×480 p60

ビデオ出力フォーマット

HDMI/DVI-D
SD:
720×480 i59.94,i60/720×576 i50/
720×480 p59.94,p60/720×576 p50
HD:
1280×720 p59.94, p60, p50/
1920×1080 i59.94.i60, i50/
1920×1080 p23.98, p24, p25, p29.97, p30
3G:
1920×1080 p59.94, p60, p50
VGA/DVI-A
1920×1080 p60/1680×1050 p60/1600×1200 p60/
1440×1050 p60/1440×900 p60/1400×1050 p60/
1366×768 p60/1280×102 4p60/1280×960 p60/
1280×800 p60/1280×720 p60/1024×768 p60/
800×600 p60/640×480 p60
コンポーネント(YCbCr)
SD:
720×480 i59.94/720×576 i50
HD:
1280×720 p59.94, p50/1920×1080 i59.94, i50/
1920×1080 p23.98, p24, p25, p29.97, p30
3G:
1920×1080 p59.94, p60, p50
コンポジット(CVBS)/S-Video
SD:
720×480 i59.94(セットアップレベル0IRE/7.5IRE)/
720×576 i50
※詳しくはメーカーページをご確認ください
