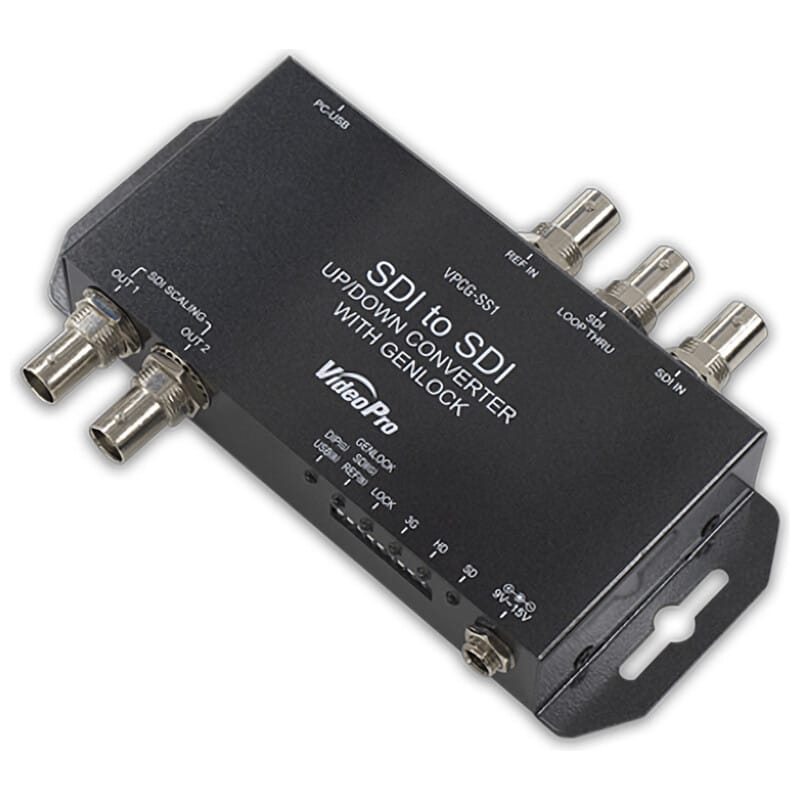

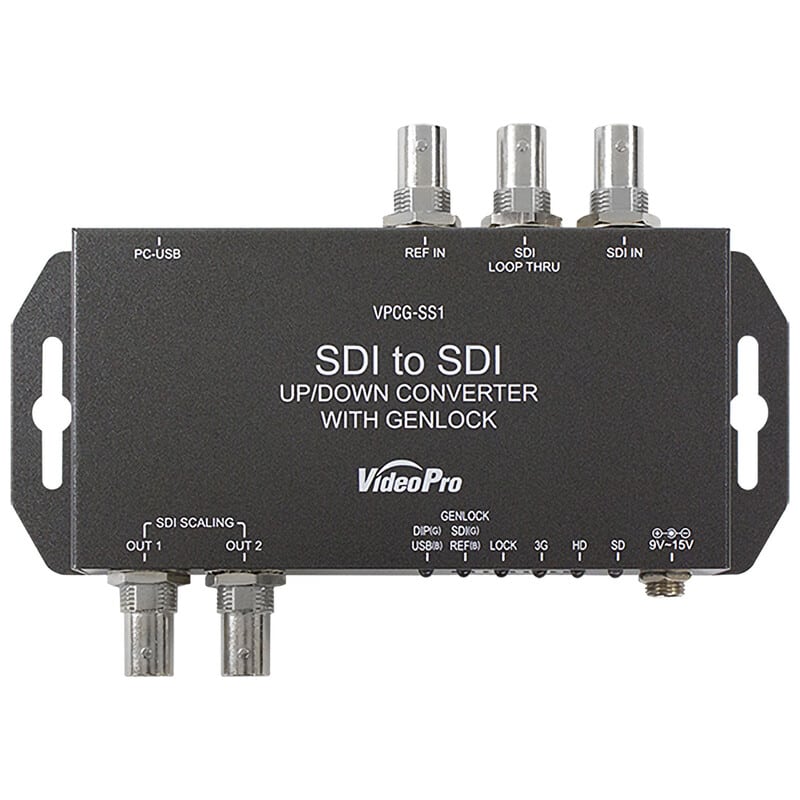

SDI to SDIコンバーター アップ・ダウンコンバート/フレームレート変換/ フレームシンクロナイザ内蔵/外部同期デイジーチェーン接続対応モデル

主な仕様

SDI入力・出力
3G-SDI(SMPTE 425M level A Direct image format mapping)
HD-SDI(SMPTE 292M)
SD-SDI(SMPTE 259M)
SDIスルー出力
アクティブスルー(イコライザ/リクロックは常に有効)
REF-IN入力
Black Burst (480i59)
576i50,
3値同期:720p59, 720p60, 720p50, 1080i59, 1080i60, 1080i50,
1080p30, 1080p25, 1080p24, 1080p59, 1080p60, 1080p50
(75Ω終端抵抗オン・オフ機能あり)
※3G-SDI:SMPTE 425M level A Direct image format mappingのみ対応。
※外部入力モードの場合に出力できる解像度はREF-INフォーマットに依存します。
オーディオ入力・出力
SDIエンベデッド・オーディオ(LPCM Max.8ch, 48kHz)
推奨SDIケーブル
RG6(5CFB相当)最大100m/RG59(3C2V相当)最大86m 75Ω
*1 RG6:CANARE L-5CFB , RG59:Belden 9275にて測定
*2 最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります
入力端子
SDI IN(75Ω BNC) × 1
REF-IN(75Ω BNC) × 1
出力端子
SDI OUT(75Ω BNC) × 2
SDI LOOP THRU(アクティブスルー出力)(75Ω BNC) × 1
ディップスイッチ
9bit(Control/Genlock Mode/Aspect/VideoOut)
ケース
SECC
外形サイズ
153(W) × 63.6(D) × 26(H)mm ※突起物は含まず
質量
295g
電源
ACアダプター:AC100~240V/DC12V 450mA
最大消費電力
7.8W
動作温度範囲
0 ~ 50℃ ※結露なきこと
保存温度範囲
-20~+60°C
付属品
取扱説明書x1
専用ACアダプタx1
REF IN用BNC分岐コネクタx1

SDI入力対応フォーマット

SD-SDI
720x480i59.94/i60, 720x576i50,
720x480p59.94/p60, 720x576p50
HD-SDI
1280x720p59.94/p60/p50/p30/p29/p25/p24/p23
1920x1080i59.94/i60/i50,
1920x1080p23.98/p24/p25/p29.97/p30,
3G-SDI
1920x1080p59.94/p60/p50

SDI出力対応フォーマット

SD-SDI
720x480i59.94/i60, 720x576i50,
720x480p59.94/p60, 720x576p50
HD-SDI
1280x720p59.94/p60/p50,
1920x1080i59.94/i60/i50,
1920x1080p23.98/p24/p25/p29.97/p30
3G-SDI
1920x1080p59.94/p60/p50
※3G-SDI:SMPTE 425M level A Direct image format mappingのみ対応。
※外部同期モードの場合に出力できる解像度はREF-INフォーマットに依存します。
※720p30/p29/p25/p24/p23はスルー設定時に近いp60またはp50で出力されます。
