Name: AV-HSW10 コンパクトライブスイッチャー
Brand: Panasonic
Price: 776050 JPY
Availability: OutOfStock

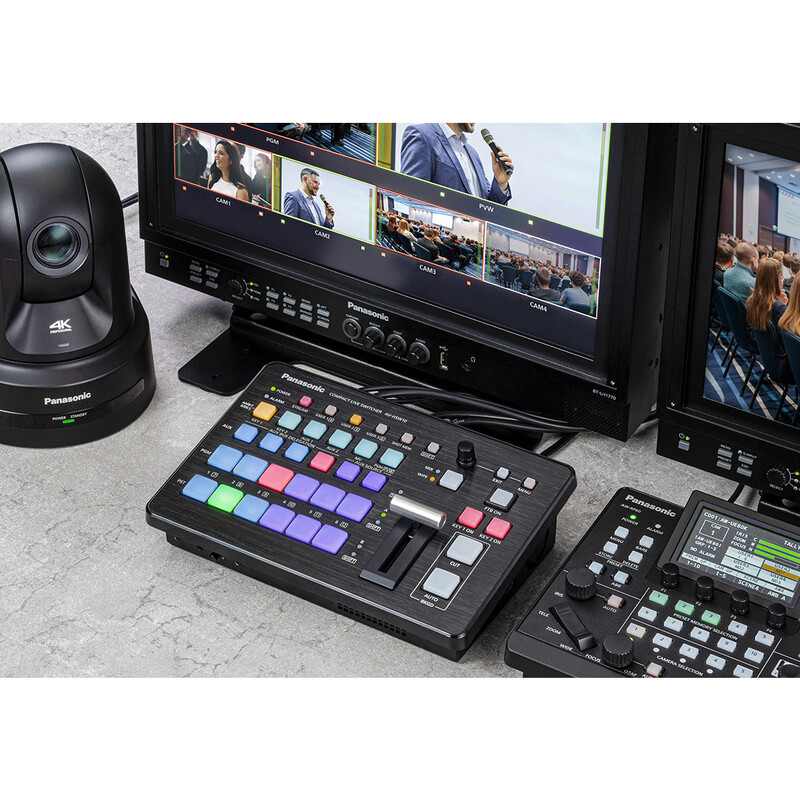

※画像は使用イメージであり本製品以外は付属しません

新品

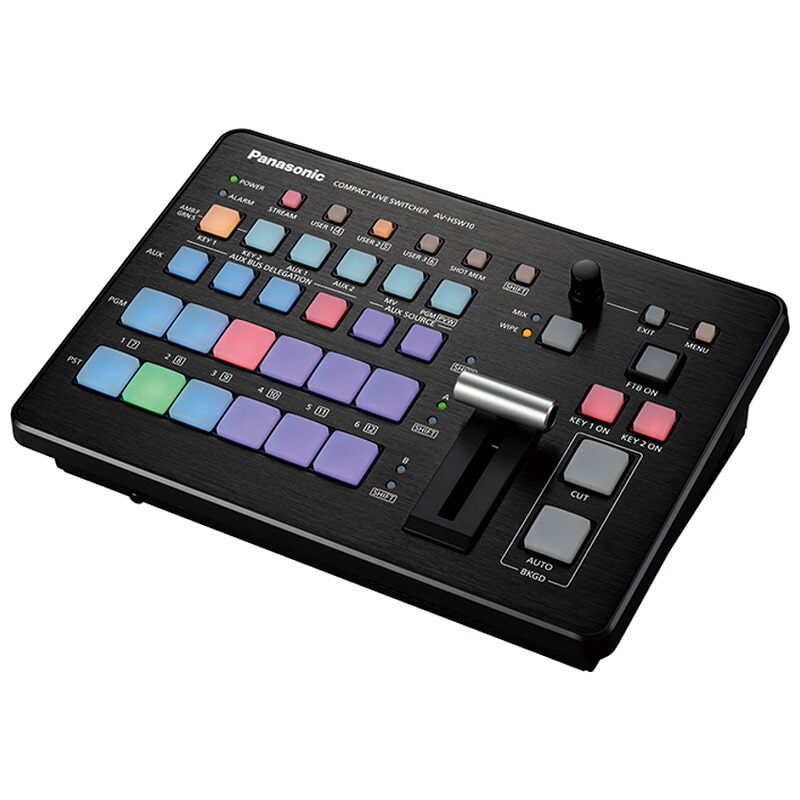

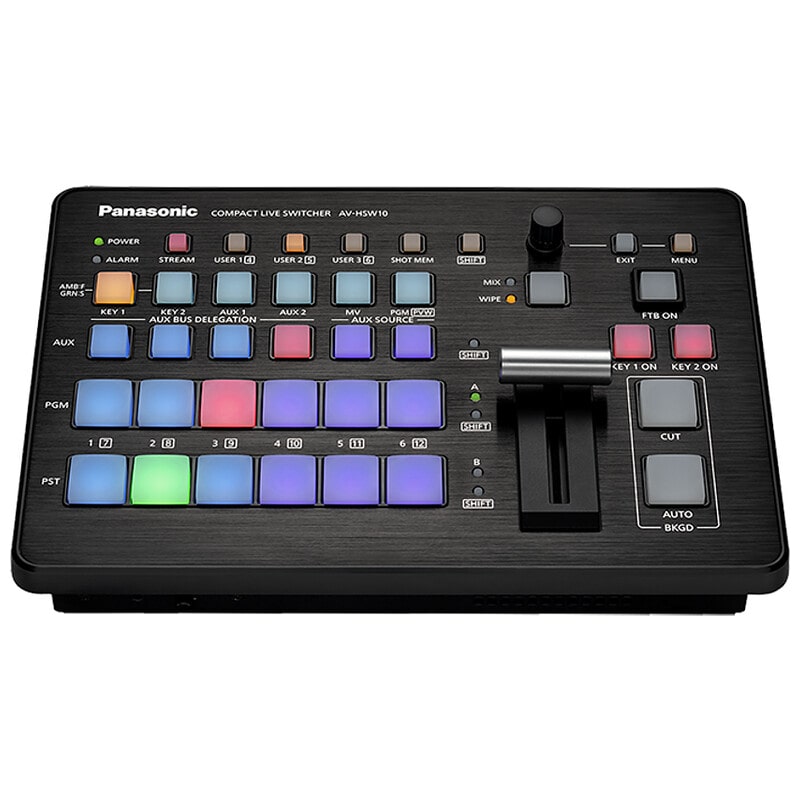

AV-HSW10 コンパクトライブスイッチャー

Panasonicパナソニック

ゲスト会員・販売価格(税込)：: ￥776,050

お取り寄せ

￥776,050(税込)

商品コード：: C4549980757895

販売開始日：: 2023/11/29

お気に入り

買取金額を見る

Staff Review スタッフレビュー

Product Review プロダクトレビュー

Setup Review セットアップレビュー

Staff Blog スタッフブログ

B5サイズ相当のコンパクトな筐体で、10bit処理に対応する放送クオリティの高画質映像を実現したコンパクトライブスイッチャー

主な仕様

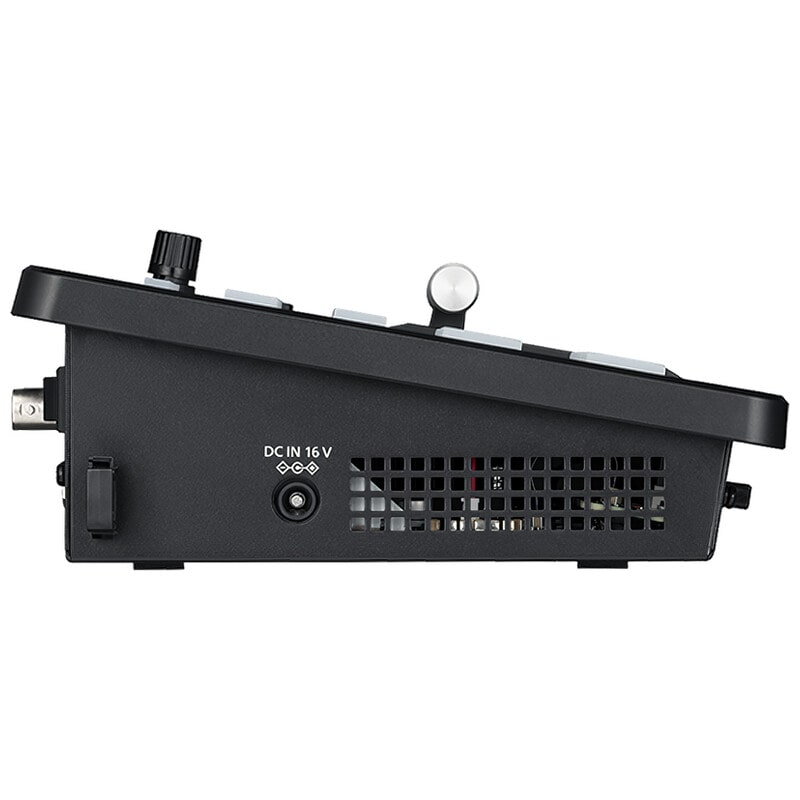

電源: DC 16 V 専用 ACアダプター
消費電力: 3.0 A（48 W）
動作周囲温度: 0℃ ～ 40℃
動作周囲湿度: 10％～ 90％（結露なきこと）
保存温度: 0℃ ～ 40℃
保存湿度: 10％～ 90％（結露なきこと）
質量: 約1.8 kg
外形寸法: 幅 254 mm × 高さ 175 mm × 奥行 67 mm（突起部含まず）
ME数: 1 ME
キーヤー数: 2（PinP、リニアキー、ルミナンスキー、クロマキー※）
リモートカメラ連携: RPリンク（AW-RP60GJ/RP150GJ）、TSL5.0
ビデオメモリー: STILL×2系統
ショットメモリー: 最大12プリセット

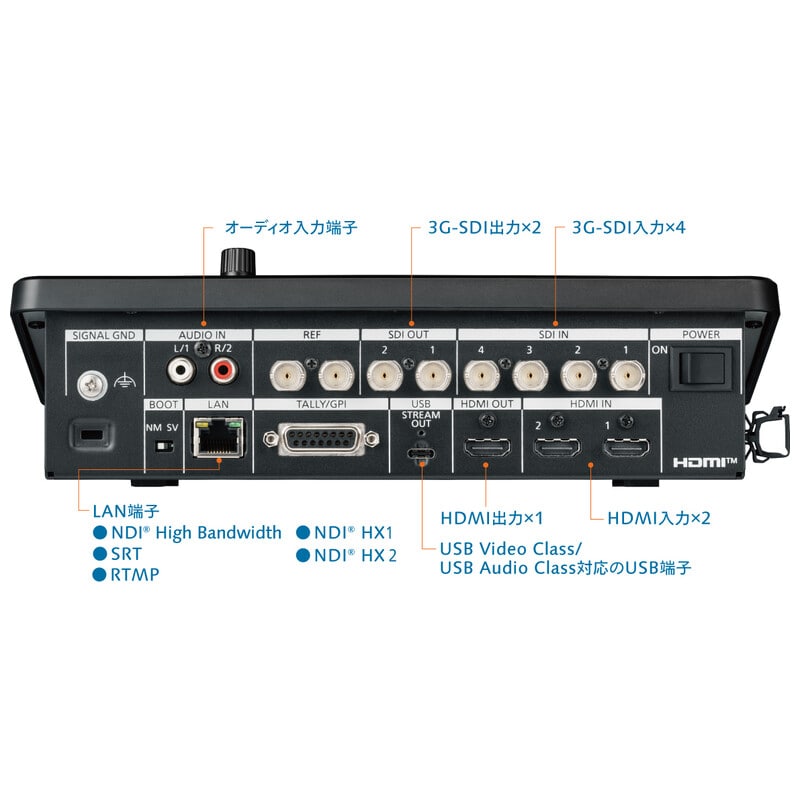

音声系端子: 《音声入力》
L/1、R/2の２系統
・コネクター：RCAピンジャック
・各出力へのエンベデッド機能を搭載しています。
・ディレイ/レベル調整機能を搭載しています。

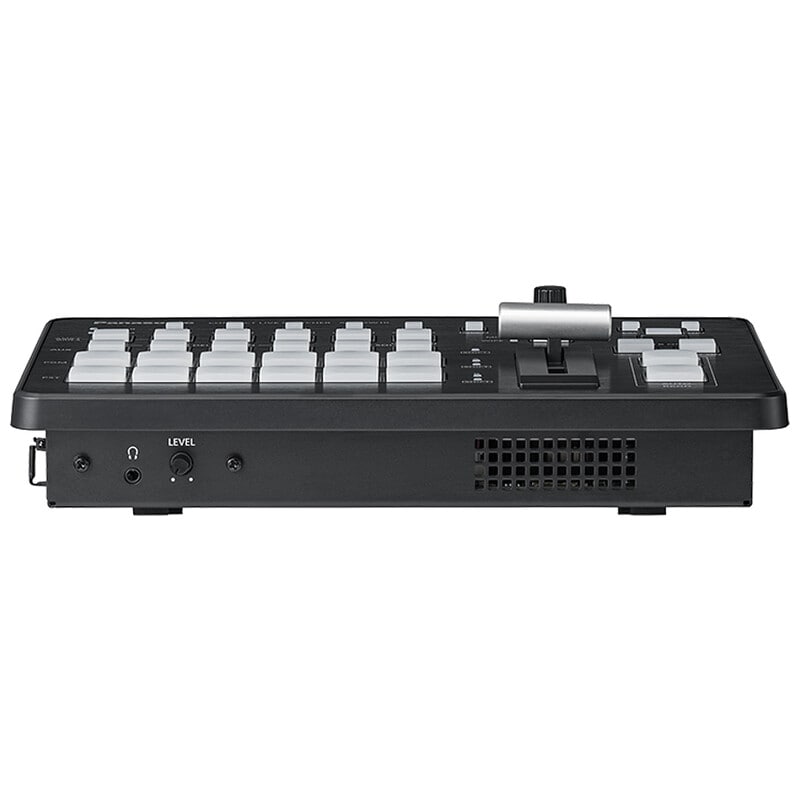

《音声出力》
ヘッドフォンモニター用端子
・コネクター：Φ3.5 mm TRS
・出力音量調整機能を搭載しています。

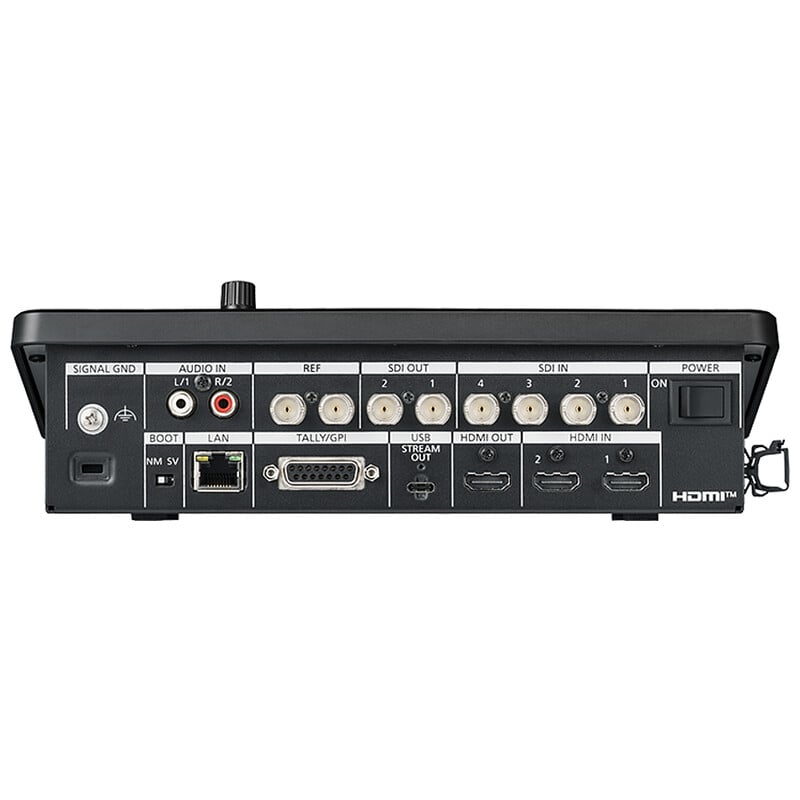

映像系端子

SDI IN 端子※: 4系統
・コネクター：BNC × 4
・フレームシンクロナイザーを搭載しています。
・〈SDI IN1〉、〈SDI IN2〉端子は、簡易フォーマットコンバーター、〈SDI IN3〉、〈SDI IN4〉は高性能フォーマットコンバーターを搭載しています。
・〈SDI IN1〉～〈SDI IN4〉端子は、簡易カラーコレクターを搭載しています。

［3G-SDI］ SMPTE424M準拠 ※Level-A/Level-Bに対応
・0.8 V ［p-p］ ± 10 %（75 Ω）
・自動イコライザー100 m（ケーブル使用時）　
［HD-SDI］ SMPTE292M準拠
・0.8 V ［p-p］ ± 10 %（75 Ω）
・自動イコライザー100 m（ケーブル使用時）
HDMI IN 端子※: 2系統、HDMI 1.4b対応
映像フォーマット入力：720p/59.94 Hz、720p/50 Hz、1080i/59.94 Hz、1080i/50 Hz、1080p/59.94 Hz、1080p/50 Hz、1080p/29.97 Hz、1080p/25 Hz、1080p/24 Hz、1080p/23.98 Hz
PCフォーマット入力：WSXGA+ （1680 × 1050、60 Hz）、 SXGA （1280 × 1024、60 Hz）、WXGA （1280 × 768、60 Hz）、 XGA （1024 × 768、 60 Hz）

モード：Full/Fit-H/Fit-V
・フレームシンクロナイザー、簡易カラーコレクターを搭載しています。
・HDMI IN端子はスケーラー機能を搭載しています。
・コネクター：HDMI × 2
・HDCPには対応していません。
SDI OUT 端子: 2系統
・コネクター：BNC × 2
・PGM、PVW、CLN、MV、AUX1/2、Key Outを割り当てできます。
［3G-SDI］ SMPTE424M準拠 ※Level-Aに対応
・0.8 V ［p-p］ ± 10 %（75 Ω）
［HD-SDI］ SMPTE292M準拠
・0.8 V ［p-p］ ± 10 %（75 Ω）
HDMI OUT 端子: 1系統、HDMI1.4b対応
・コネクター：HDMI × 1
・スケーラー機能を搭載しています。

モード：Fit-V、Fit-H、Full、Full-90 %、Full-80 %
・PGM、PVW、CLN、MV、AUX1/2、Key Outを割り当てできます。
LAN 端子: 1000Base-T、AUTO-MDIX対応（IP信号伝送/制御用）
・接続ケーブル：LANケーブル（CAT5E以上）、最大100 m、STP（Shielded Twisted Pair）ケーブルを推奨
・コネクター：RJ-45

IP入力信号
IN 6～9に割り当てられます。
・IN6/7：SRT/NDIR HX（version1/version2）から選択できます。
・IN8/9：NDIR High Bandwidth入力専用です。
NDIR αチャンネル入力に対応しています。この時はIN9と対で使用します。
・IN6～9：ファームウェアの変更によりSRT x4/High Bandwidth NDI x4を選択できます。

IP出力信号
OUT 4/5に割り当てられます。
・OUT4/5：NDIR High Bandwidth/SRT/RTMPから選択できます。
・PGM、PVW、CLN、MV、AUX1/2、Key Outを割り当てできます。
・スケーリング機能、i/p変換機能を搭載しています
USB 端子: UVC/UAC出力用端子
OUT6に割り当てられます。
・コネクター：USB3.2 Gen1 Type-C、USBバスパワー機能なし
・PGM、PVW、CLN、MV、AUX1/2、Key Outを割り当てできます。
・スケーリング機能、i/p変換機能を搭載しています。※
・出力可能フォーマット：
　1920x1080/60fps, 50fps, 30fps, 25fps, 24fps
　1280x720/60fps, 50fps, 30fps, 25fps, 24fps
信号フォーマット: 1080/59.94p、50p、29.97p、25p、24p、23.98p
1080/59.94i、50i、720/59.94p、50p
信号処理: ［R:G:B］ 4:4:4 8bit / 4:2:2 10bit（HDMIのとき）
［Y:Cb:Cr］ 4:2:2 8bit（NDIR High Bandwidth/UVCのとき）
［Y:Cb:Cr］ 4:2:0 8bit（NDIR HX/SRT/RTMPのとき）
［Y:Cb:Cr］ 4:2:2 10bit

同期系端子

REF 端子リファレンス入力 / BB出力: Genlockモード：BB（ブラックバースト）、Tri-level Sync、内部同期から選択
・BBモード、Tri-level Syncモード時は、ループスルー出力します。
・ループスルー出力を使用しない場合は、75 Ωで終端してください。
・コネクター：BNC × 2
・システムフォーマットと同じフィールド周波数に対応
・23.98 Hzおよび24 Hz時は、Tri-level入力または内部同期のみに対応
映像遅延時間: ［1ライン（H）］
フレームシンクロナイザーの設定が［Off］で、アップ/ダウンコンバーターが動作していないとき
［1フレーム（F）］
フレームシンクロナイザーの設定が［On］、またはアップ/ダウンコンバーターが動作しているとき
・PinP、マルチビュー、ダウンコンバーター、HDMI IN、HDMI OUTを経由した場合、それぞれ最大1フレームの遅延が加わります。

制御系端子

LAN端子: 1000Base-T、AUTO-MDIX対応（IP信号伝送/制御用）
・接続ケーブル：LANケーブル（CAT5E以上）、最大100 m、STP（Shielded Twisted Pair）ケーブルを推奨
・コネクター：RJ-45
TALLY GPI 端子: INPUT：5入力汎用、フォトカプラー受け
OUTPUT：8出力、Ｒ・Ｇ・Yタリー、汎用から選択
ALARM：1出力、オープンコレクター出力（負論理）
・コネクター：D-Sub 15pin

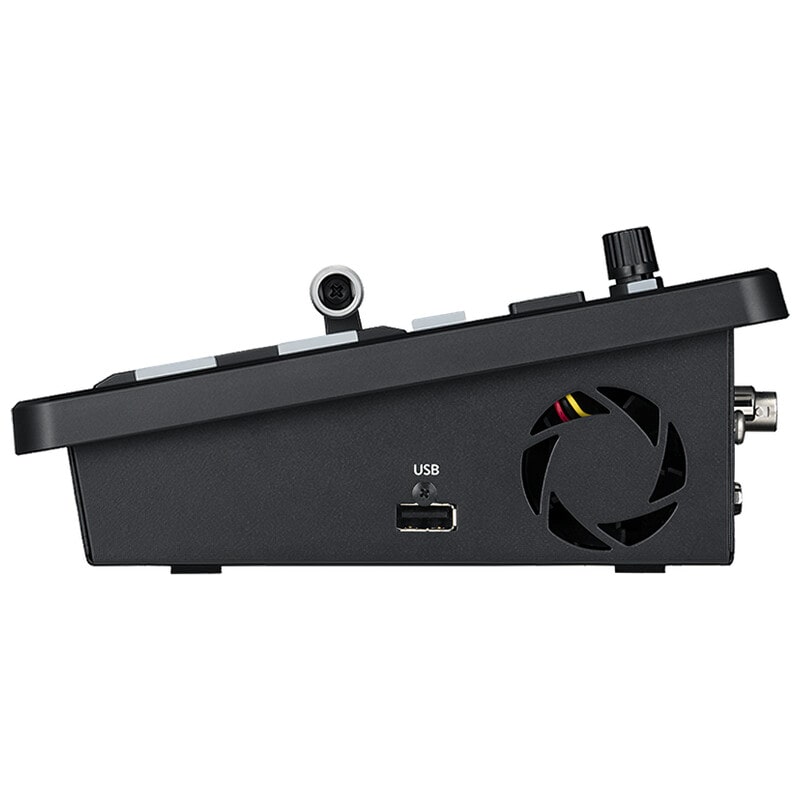

USB 端子: ・コネクター：USB2.0 / Type-A、USBバスパワー機能あり
USBメモリーを使用して、設定ファイル/Stillデータの保存/読み込み、ファームウェアアップデートを行います。

※詳しくはメーカーページをご確認ください
