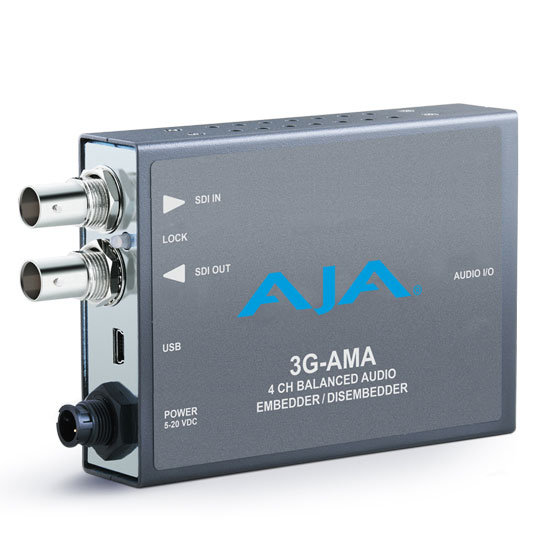

3G-AMAは、1080p 60までの3G-SDI入出力をサポートする4チャンネルのアナログオーディオ エンベッダー/ディスエンベッダーです。オーディオ ディスエンベッダーは常に4チャンネルのアナログ出力を提供します。オーディオエンベッダーは3G-SDIで入力されたオーディオをパススルーするか、ブレイクアウトケーブルからのアナログオーディオ入力をエンベデッドすることができ、チャネルペアごとにユーザーが選択可能です。
アナログオーディオのレベルは選択可能です。3G-AMA は入力されたビデオ規格を自動的に検出し、出力を設定します。

<主な特徴>
■3G-SDI エンベッダー / ディス エンベッダー
■4 チャンネル バランスアナログオーディオ I/O
■AES XLR ブレイクアウトケーブル付属
■MiniConfig ソフトウェアによる設定(USB接続)
■ディップスイッチによる設定
■5-20VDC (電源アダプター DWP-U-R1 付属)
■5年間の製品保証

<仕様>
ビデオ入力
3G/HD/SD-SDI, SMPTE-259/292/296/424/425 (エンベデッドオーディオ) 1 x BNC
HD SMPTE 292/296M
SD SMPTE 259M
3G SMPTE 424/425M

入力フォーマット
【1× 3G-SDI(Level AまたはB)】
2048x1080p 23.98、24、25、29.97、30、50、59.94、60
2048x1080psf 23.98、24、25、29.97、30
1920x1080p 23.98、24、25、29.97、30、50、59.94、60
1920x1080psf 23.98、24、25、29.97、30
1920×1080i 25、29.97、30
1280×720p 50、59.94、60
【1×HD-SDI】
2048x1080p 23.98、24、25、29.97、30
2048x1080psf 23.98、24、25、29.97、30
1920x1080p 23.98、24、25、29.97、30
1920x1080psf 23.98、24、25、29.97、30
1920×1080i 25、29.97、30
1280×720p 23.98、24、25、29.97、30、50、59.94、60
【1× SD-SDI】
525i
625i

ビデオ出力
SDI、1 x BNC

出力フォーマット
ビデオ出力はビデオ入力に対して遅延します。それはビデオ入力のフレームレートなどをリクロックするためです。ビデオ入力が無い場合にはビデオ出力は行われません。
【ビデオレイテンシー】(ビデオ入力とビデオ出力コネクタとの間で測定された時間)
SD(270MB)= 17.2µs
HD(1.5 GB)= 6.3µs
3G Level A = 3.2µs
3G Level B = 6.1µs

オーディオ入出力
バランスアナログオーディオは1 × 25 ピン D-Sub コネクタで変換され、4 チャンネル入力、4 チャンネル出力が可能。
付属のブレイクアウトケーブル(1 × 25 ピン D-Sub コネクタ)
4 × XLR メス入力ブレイクアウトコネクタ(AES3 110 オーム)
4 × XLR オス出力ブレイクアウトコネクタ(AES3 110 オーム)
【デジタルオーディオコンバーター】
24-bit
【エンベデッドオーディオ】
SMPTE 272M(SD):20-bit、48KHz で同期
SMPTE 299M(3G/HD):24-bit、48KHz で同期
エンベデッドオーディオはパススルー、削除、上書きが可能
最大16チャネルまでサポート
※2048 x 1080p/psf 29.97 および 30 フォーマットのエンベデッドオーディオは最大 8 チャンネルまでのサポート
【エンベデッド パス オーディオレイテンシー】(オーディオ入力とビデオ出力コネクタとの間で測定された時間)
1500µs
【ディスエンベデッド パス オーディオレイテンシー】(ビデオ入力とオーディオ出力コネクタとの間で測定された時間)
1200µs
【アナログオーディオレベル】(MiniCofig ソフトウェアを介して設定)
Pro 1:0 dBFS=+24dBu
Pro 2:0 dBFS=+18dBu
Pro 3:0 dBFS=+15dBu
Consumer:0 dBFS=+12dBu

ユーザーコントロール
外部 DIP スイッチ
USB接続によって、MacまたはWindows経由でデバイスを構成するためのMiniConfigソフトウェアアプリケーションを操作

電源
安定化した 5-20VDC、5watts、電源アダプタ(付属品:DWP-U-R1)

サイズ
147mm(W) x 79mm(H) x 25mm(D)

環境
動作温度:0～40℃
動作時の相対湿度:10～90%(結露なきこと)
動作高度:2500 メートル
安全な保管温度(電源 OFF):-40～60℃

付属品
USB2.0 ケーブル(MiniConfig 用) x 1

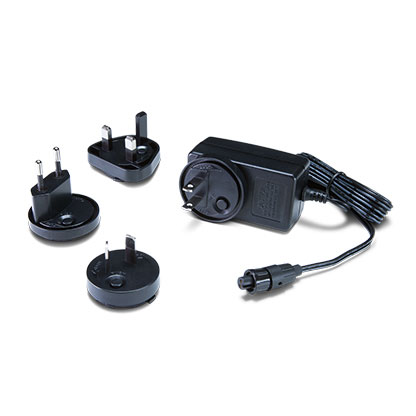

電源アダプタ(DWP-U-R1)
保証書
