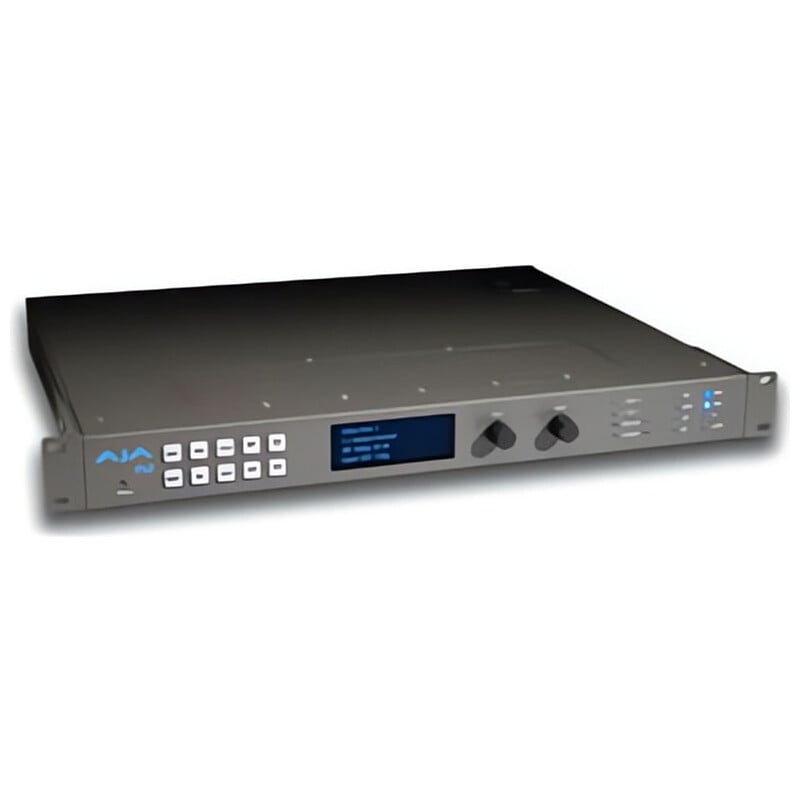

2 つのビデオおよびオーディオプロセッサ 他に類を見ない変換機能とフレームシンク機能をコンパクトな 1RU サイズで提供
主な仕様
- 対応フォーマット
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080i 50, 59.94, 60
(HD) 1280 x 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94 - デジタルビデオ入力
- SD/HD/3G-SDI x 2、SMPTE-259/292/296、8-bit または 10-bit
Single Link 4:2:2 (それぞれ BNC x 1)
光ファイバー(SC または LC) x 2、SD/HD/3G-SDI、SMPTE-259/292/296、8-bit または 10-bit (オプション)
HDMI v1.3 30-bit/ピクセル、RGB または YUV、2.25 Gbps、SD、HD、1080p-50/60 - アナログビデオ入力
- HD コンポーネント YPbPr、SMPTE-274 (BNC x 3)
12-bit A/D, 2 倍オーバーサンプリング
SD コンポーネント (BNC x 3)：
SMPTE/EBU N10, Betacam 525 ライン, Betacam 525J
12-bit A/D、4 倍オーバーサンプリング
+/- 0.25 dB ~ 5.5 MHz Y 周波数応答
+/- 0.25 dB ~ 2.5 MHz C 周波数応答
0.5% 2T パルス応答
<2 ns Y/C delay inequity (ディレイ不均等)
SD コンポジット/YC (S-Video)：12-bit A/D、4 倍オーバーサンプリング - デジタルビデオ出力
- SD/HD/3G-SDI x 2、SMPTE-259/292/296、8-bit または 10-bit
Single Link 4:2:2 (それぞれ BNC x 1)
光ファイバー (SC または LC) x 2、SD/HD/3G SDI、SMPTE-259/292/296、8-bit または 10-bit (オプション)
HDMI v1.3 30-bit/ピクセル、RGB または YUV、2.25 Gbps、SD、HD、1080p-50/60 - アナログビデオ出力
- HD コンポーネント YPbPr/RGB、SMPTE-274 (BNC x 3)
12-bit D/A、2 倍オーバーサンプリング
SD コンポーネント (BNC x 3)：
SMPTE/EBU N10, Betacam 525 ライン, Betacam 525J
12-bit D/A、4 倍オーバーサンプリング
+/- 0.25 dB ~ 5.5 MHz Y 周波数応答
+/- 0.25 dB ~ 2.5 MHz C周波数応答
0.5% 2T パルス応答
<2 ns Y/C delay inequity (ディレイ不均等)
SD コンポジット/YC (S-Video)：12-bit D/A、4 倍オーバーサンプリング - デジタルオーディオ入力
- 16 チャンネル、24-bit SMPTE-259 SDI エンベデッドオーディオ、48kHz サンプルレート、同期
16 チャンネル、24-bit AES/EBU オーディオ、48kHz サンプルレート、同期または非同期、内部サンプルレート変換 (25 ピン ブレイクアウトケーブルによる XLR x 8) - アナログオーディオ入力
- 8 チャンネル、24-bit A/D アナログオーディオ、48kHz サンプルレート、バランスド (25 ピンブレイクアウトケーブルによる XLR x 8)
+12dBu、+15dBU、+18dBu、+24dBu (フルスケール デジタル)
+/- 0.2db 20 ~ 20kHz 周波数応答 - デジタルオーディオ出力
- 16 チャンネル、24-bit SMPTE-259 SDI エンベデッドオーディオ、48kHz サンプルレート、同期
16 チャンネル、24-bit AES/EBU オーディオ、48KHz サンプルレート、同期または非同期、内部サンプルレート変換 (25 ピン ブレイクアウトケーブルによる XLR x 8) - アナログオーディオ出力
- 8 チャンネル、24-bit D/A アナログオーディオ、48kHz サンプルレート、バランスド (25 ピン ブレイクアウトケーブルによる XLR x 8)
+12dBu、+15dBU、+18dBu、+24dBu (フルスケール デジタル)
+/- 0.2db 20 ~ 20kHz 周波数応答 - アップコンバージョン
- ハードウェア 10-bit
アナモフィック：フルスクリーン
ピラーボックス 4:3：両脇に黒帯を付けて、4:3 画像を画面中央に配置します。
ズーム 14:9：4:3 画像を少し拡大し両脇に黒帯を付けて 14:9 画像にします。
ズーム レターボックス：画像を全画面になるまで拡大します。
ズーム ワイド：拡大と水平方向の引き延ばしを組み合わせて 16：9 画面にします。これにより、アスペクト比が若干変わる場合があります。 - ダウンコンバージョン
- ハードウェア 10-bit
アナモフィック：フルスクリーン
レターボックス：上下の黒帯が画像領域に追加され画像が縮小します。アスペクト比は変わりません。
クロップ：新しい画面サイズに合わせて、画像が切り取られます。 - クロスコンバージョン
- ハードウェア 10-bit
1080i → 720p
720p → 1080i
720p → 1080PsF - SD 間のアスペクト比変換
- レターボックス：SD アナモルフィック素材をレターボックス画像に変換します。
H クロップ：画像に水平引き延ばし効果を適用します。アナモフィック SD をフルフレームに変換します。
SD ピラーボックス：両脇に黒枠を付けて画面の中央にアナモルフィック画像を配置した画像を画面中央に生成します。
V クロップ：SD レターボックス素材をアナモルフィック画像に変換します。 - タイムコード
- SDI BNC による SDI RP188
- リファレンス入力
- アナログブラックバースト (1V) またはコンポジットシンク (2V または 4V)
ループ、ターミネートなし - ネットワークインターフェイス
- 10/100 Ethernet (RJ-45)
リモートコントロールのためのエンベデッドウェブサーバー
リモートコントロールパネルのための VTECS プロトコル - ユーザーインターフェイス
- 専用ボタンとつまみをともなった英数字表示
- コントロール
- GPI in/out、15 ピン D コネクタ
- サイズ (w x d x h)
- １RU - 438.1mm x 368.3mm x 44.4mm
- 重量
- 3.6 kg (7.9 ポンド)
- 電源
- 100-240 VAC 50/60 Hz, (デュアル冗長電源), 通常 55W ; 最大 80W
- 安全動作温度
- 0℃ ～ 40℃ (32°F ～104°F)
- 安全保管温度 (電源オフ時)
- -40℃ ～ 60℃ (-40°F ～ 140°F)
- 動作相対湿度
- 10% ～ 90% (結露なきこと)
- 動作高度
- 3,000m 未満 (10,000 フィート未満)
- 付属品
- 電源ケーブル x 2
保証書
