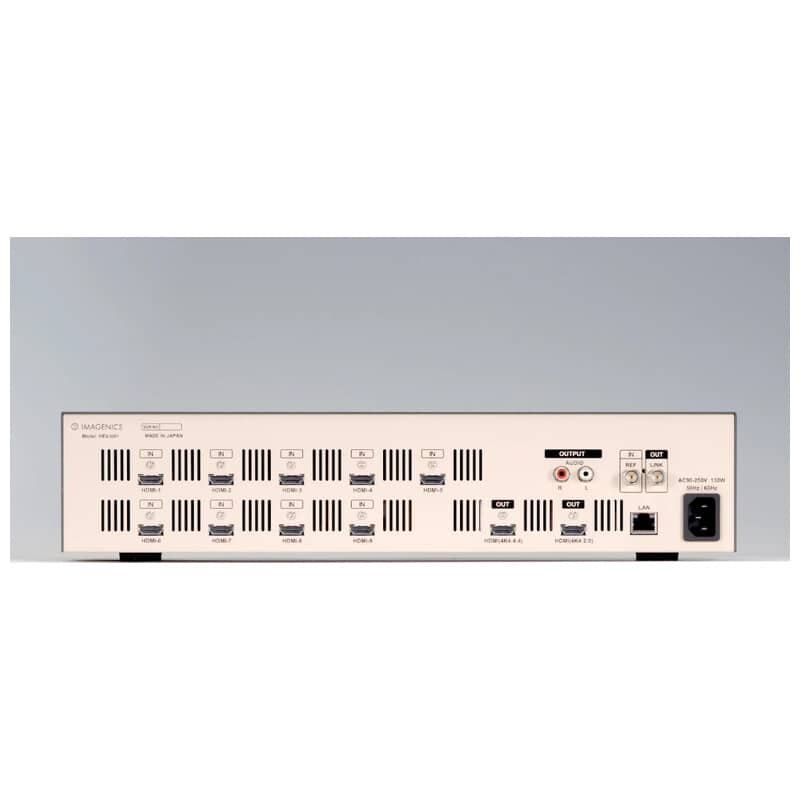

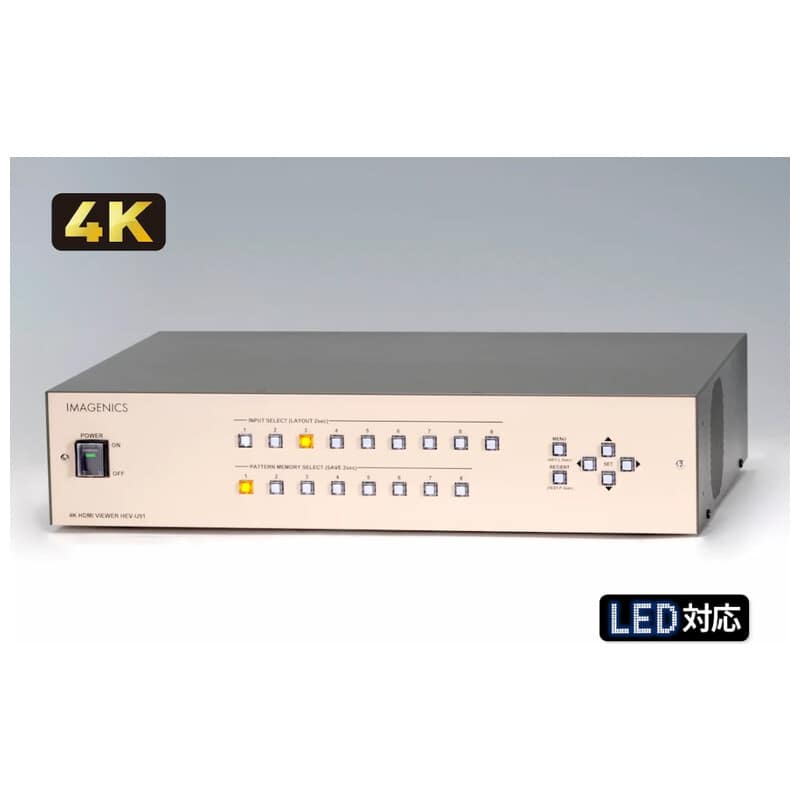

9 系統の4K HDMI 信号（4K60P/4:4:4 18Gbps)をマルチビュー合成して4K HDMI 信号へ変換出力することが可能な信号変換器 全入力に4K 対応アップダウンスキャンコンバータを内蔵
主な仕様
- アナログ音声出力
- －10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル 1 系統(RCAx2)
- 基準同期信号部
- 同期入力：HD 3 値同期信号またはブラックバースト信号 0.3 Vp-p ～ 0.6 Vp-p（BNC × 1）
同期出力：HEV-U91 オリジナル方式（BNC × 1）
※ 基準同期入力の垂直周波数は 59.94 Hz 60 Hz のみ対応します。出力周波数は基準同期入力の垂直周波数と同期します。
※ 基準同期出力は複数台連結動作させるための専用出力です。基準同期入力のスルー出力端子としては使用できません。また、本機以外の機器とは接続できません。最大9台まで接続可能です。 - 最大ケーブル長
- HDMI入力端子：10 m
4K60/4:4:4/24 bit)、20 m (4K60/4:2:0/24 bit)、30 m (1080p/24 bit)
HDMI出力端子：3 m (4K60/4:4:4/24 bit)、5 m (4K60/4:2:0/24 bit)、10 m (1080p/24 bit)
※IMAGENICS内の環境、およびIMAGENICS製ケーブルで測定した値です。すべての環境での動作を保証するものではありません。 - 映像量子化
- デジタルRGB(YCBCR)信号 各8ビット
- 遅延時間
- 約 33 ms ～ 67 ms ※入出力ともに 60 Hzの場合
- 外部制御機能
- LAN ：10BASET-T 100BASE-TX(自動判定) 1 系統(RJ45 × 1)
- メモリー機能
- 入力番号毎に入力解像度別設定情報を64種ずつ自動記憶再生、動作状態の自動記憶再生機能、ユーザー指定の任意記憶再生機能(外部制御からのみ64種制御可能)。電源OFF時のバックアップ寿命は半永久です。
- その他付加機能
- 水平垂直アスペクト比調整、任意位置拡大縮小ズーム、トリミング機能、ボーダー付き表示、タイトル文字表示(16文字2段、英数字と一部記号等)、音声ピークメータ表示、シームレス切替え、内蔵テストパターン信号出力(複合パターン・1kHz音声付)、音声任意レベルミキシングおよび連動スイッチャー選択機能、FANアラーム通知機能、ほか。
- 電源 / 消費電力
- AC 100V ～ AC 240V 50Hz・60Hz/130W (最大)
- 外形寸法 / 質量
- 幅422mm 高さ88mm 奥行300mm (突起物を除く)/ 約5.5kg
- 付属品
- EIA 19型 2U ラックマウント金具 1組 国内専用電源ケーブル(3P-3SL 3P-2P 変換プラグ付) 1本
HDMI コネクタ抜け止め金具(CL-1) 11個
入力信号部
- HDMI信号
- TMDSクロック ～ 300 MHz、データレート ～ 18 Gbps 9 系統(HDMI-A × 9)
4K60P(4:4:4)対応
HDCP 2.2 / 1.4 対応
※ディープカラー、HDR、BT2020 色域、マルチストリーム映像音声、圧縮音声は非対応。 - 映像
- ピクセルクロック 25MHz ～ 600 MHz 水平周波数 15 kHz ～ 135 kHz 垂直周波数 24 Hz ～ 120 Hz
VGA～WQXGA(Reduced Branking)、480P 720P 1080i 1080P、4K - 音声
- ～48 kHz 2 チャンネル LPCM
※ マルチチャンネル音声はステレオダウンミックス処理されます。
出力信号部
- HDMI信号
- TMDSクロック ～ 297 MHz、データレート ～ 17.8 Gbps 1 系統(HDMI-A × 1) 4K60P(4:4:4)対応
TMDSクロック ～ 297 MHz、データレート ～ 8.9 Gbps 1 系統(HDMI-A × 1) 4K60P(4:2:0)対応
HDCP 2.2 / 1.4 対応 - 映像
- ピクセルクロック 25 MHz ～ 594 MHz(下記解像度より択一選択、垂直周波数は 59.94Hz 60Hz いずれか選択)
720 x 480(CEA-861F) 640 x 480 800 x 600 1,024 x 768 1,280 x 720(CEA-861F) 1,280 x 768 1,280 x 800 1,360 x 768 1,366 x 768 1,440 x 900 1,280 x 960 1,280 x 1,024 1,400 x 1,050 1,680 x 1,050 1,600 x 900 1,600 x 1,200 1,920 x 1,080P/i(CEA-861F) 1,920 x 1,200(ReducedBlanking) 2,048 x 1,080 2,048 x 1152(ReducedBlanking) 2560×1440(Reduced Branking) 2560×1600(Reduced Branking) 3,840 x 2,160(CEA -861F) 4,096 x 2,160(CEA -861F) - 音声
- 48 kHz 2 チャンネル LPCM
※FHD および 4K 解像度を選択した場合のみ、垂直周波数 29.97 Hz 30 Hz も選択することができます。
※映像/音声とも 2 系統、同一出力解像度の分配出力となります。ただし出力解像度が4Kのみ 1 系統を1080Pにダウンコンバート出力することが可能です。
※映像/音声とも 2 系統、同一出力解像度の分配出力となります。ただし出力解像度が4Kのみ 1 系統を1080Pにダウンコンバート出力することが可能です。
買取金額
| 基準査定額 | 買取のみ10%UP | 下取は15%UP | |
|---|---|---|---|
| 新品同様 | ￥85,000 | ￥93,500 | ￥97,750 |
| 良品 | ￥80,000 | ￥88,000 | ￥92,000 |
