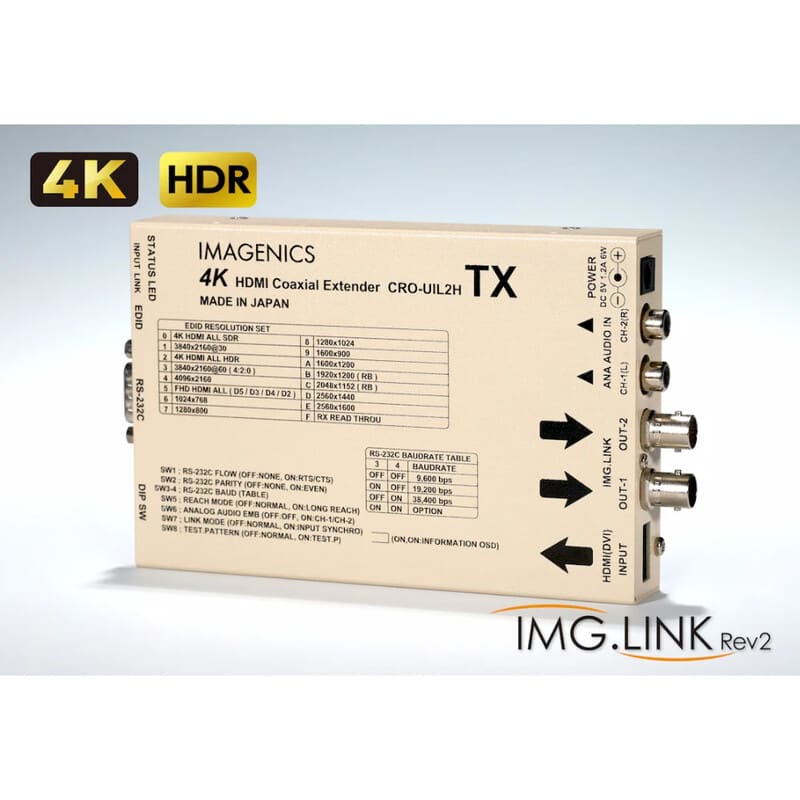

IMG.LINK信号伝送器のHDMI送信器 IMG.LINK Rev2規格に対応しており、HDMI 2.0 / HDCP 2.2 の4K＠60の444カラー映像伝送に対応 IMG.LINK Rev2規格の受信器との組み合わせにより、HDMI 2.0規格の映像音声信号を同軸ケーブル1本で長尺伝送が可能
主な仕様

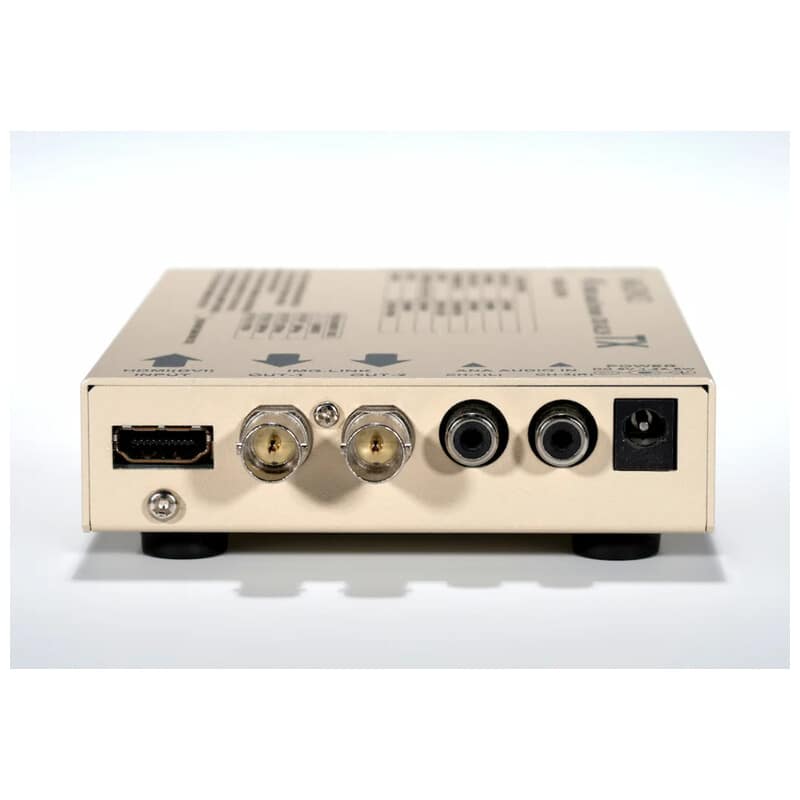

- 入力信号部
- 入力デジタル映像信号（HDMI(DVI) INPUT）
TMDS 信号（デジタル RGB,YPbPr(444,422,420)） HDMI-A コネクタ 1 系統（HDCP 1.4,2.2対応、DVI 信号入力可能）
HDMI 2.0 規格準拠信号（エンベデット音声最大 8ch を含む）または 24 ビットフルカラー DVI Rev1.0 規格準拠信号
ピクセルクロック 25 MHz ～ 600 MHz かつ、水平周波数 15 kHz ～ 200 kHz かつ、垂直周波数 23 Hz ～ 240 Hz
の範囲内の、水平アクティブ画素 320 ～ 4096、垂直アクティブライン 240 ～ 2160 までの映像信号に自動対応
（D1～D5(FHD)相当, 4K の HDMI 信号および、320×240@60 ～ 4096×2160@60 の一般的な PC 解像度信号に自動対応） - 出力信号部
- 出力デジタルシリアル映像信号（IMG.LINK OUT-1, OUT-2）
オリジナル再エンコード方式によるデジタルシリアル信号 1 系統 1.0 Vp-p 75 Ω 2 分配 BNCx2
オリジナル再エンコード後の映像ビットレート約 2.5 Gbps NRZI 信号（固定ビットレート、音声は 9.216 Mbps）
オリジナル双方向通信リンク機能、IMG.LINK Rev2 規格（VC-2 HQ 映像圧縮）
※ IMG.LINK Rev2 信号のみ出力可能です。従来の IMG.LINK Rev1 信号は出力できません。
IMG.LINK 受信器は、IMG.LINK Rev2 対応機器をご用意ください。
なお、IMG.LINK Rev2 信号は従来の分配器と ILS シリーズのスイッチャーを全て利用できます。 - アナログ音声信号
- ＜音声入力＞
アナログ入力音声信号 -10 dBu 約47 kΩ 不平衡2チャンネル 1系統 RCA端子x2
音声周波数特性 ：20Hz ～ 20 kHzにて、-1 dB ～ +1 dB
音声S/N比 ：80 dB 以上 (1 kHzのA特性)
音声クロストーク ：80 dB
以上音声歪率 ：0.03 % 以下
最大音声入力レベル ：+10 dBu (HDMIエンベデット音声出力 0 dBFS時)
音声サンプリング ：24 bit 48 kHz リニアPCM方式
※ 入力信号に既にエンベデット音声が有る場合の入力アナログからのエンベデット処理は、挿げ替え処理となります。 - EDID 機能
- IMG.LINK 受信器(DCE-U1RX, CRO-URS2A 等)から送られてくる表示機器の EDID データをスルー使用するか、15 種の本体内蔵の解像度データを ROT-SW の設定で選択使用するかを選べます。
2 番で 4K HDR 映像へも対応できます。詳しくは取扱説明書を参照ください。 - 送信器・受信器間の同軸伝送距離
- ※詳しくはメーカーページをご確認ください

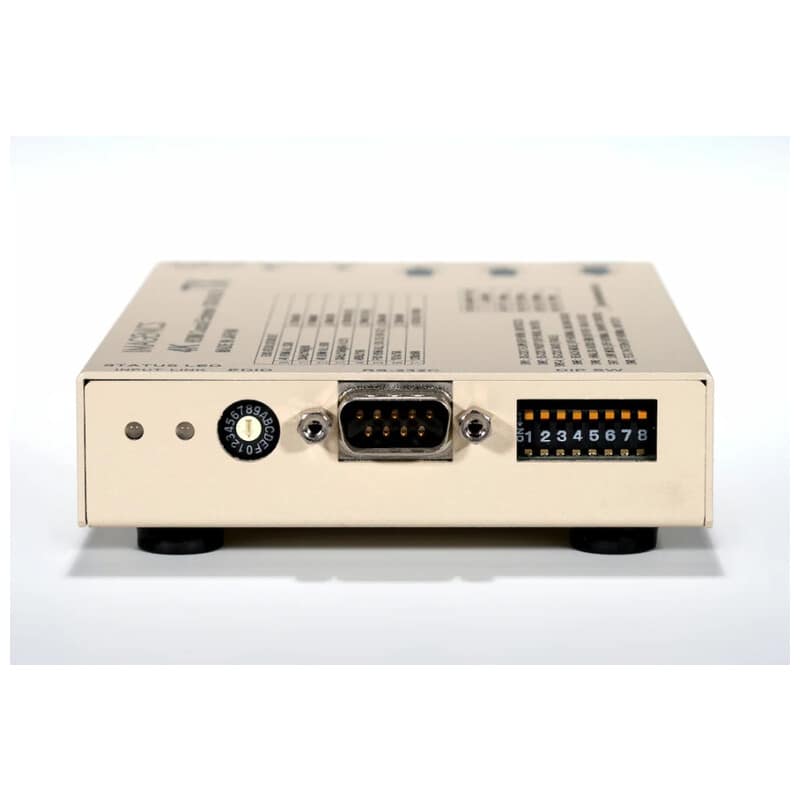

- RS-232C
- RS-232C 準拠 全二重 D-SUB9 (オス) 1 系統。（モデム相当のピンアサイン）
ボーレートは、9,600 bps(初期値)と 19,200 bps, 38,400 bps,への切替えが可能です。
フロー制御は、ノンフロウ(初期値）と、RTS/CTS ハードフロウへの切替えが可能です。
パリティは、ノンパリティ（初期値）と、イーブンパリティへの切替えが可能です。
その他の通信フォーマットは、データ 8 ビット、1 ストップビットです。変更はできません。
複数台の受信器や分配器を接続運用しているときは、一部制限事項等が発生します。詳しくは取扱説明書を参照ください。 - その他付加機能
- 入力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション機能(受信器との協調処理)、ロングリーチ動作動作設定機能、ほか
- 電源 / 消費電力
- DC 5 V 1.2A 6W(最大)
- 外形寸法 / 質量
- 幅100mm × 高さ25mm × 奥行150mm (突起物を除く)/約550g
- 付属品
- AC 100V 27VA 50Hz ・ 60Hz 国内専用ロック付きACアダプタ 1台 (5V 2.3A 出力)
HDMIコネクタ抜け止め金具(CL-2) 1個
