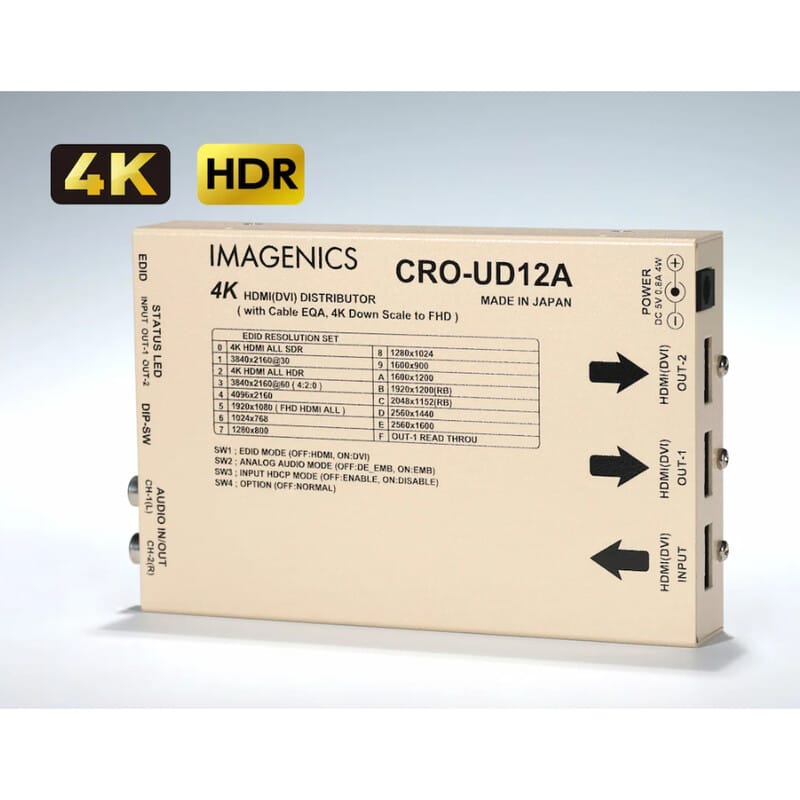

HDMI 1.4およびHDMI 2.0規格に準拠したデジタル映像音声信号の EDIDエミュレーション機能およびケーブル補償器付きの1入力2分配器 アナログ音声ディエンベデッダー機能およびHDMI信号へのエンベッダー機能にも対応
主な仕様
- 4K信号方式
- TMDSクロック：25 MHz ～ 340 MHz
ピクセルクロック：25 MHz ～ 600 MHz
データレート：0.75～ 18 GbpsHDCP：1.4/2.2
対応解像度：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など - 映像信号方式
- TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25 MHz ～ 600 MHz (TMDSクロック 25 MHz ～ 340 MHz)
4K,D1～D5相当のHDMI信号および、640 x 480 ～ 4,096 x 2,160までのPC信号にも自動対応
HDMI信号の最大36ビットまでのディープカラー信号または24ビットフルカラーの規格準拠信号に対応 - HDMI入力

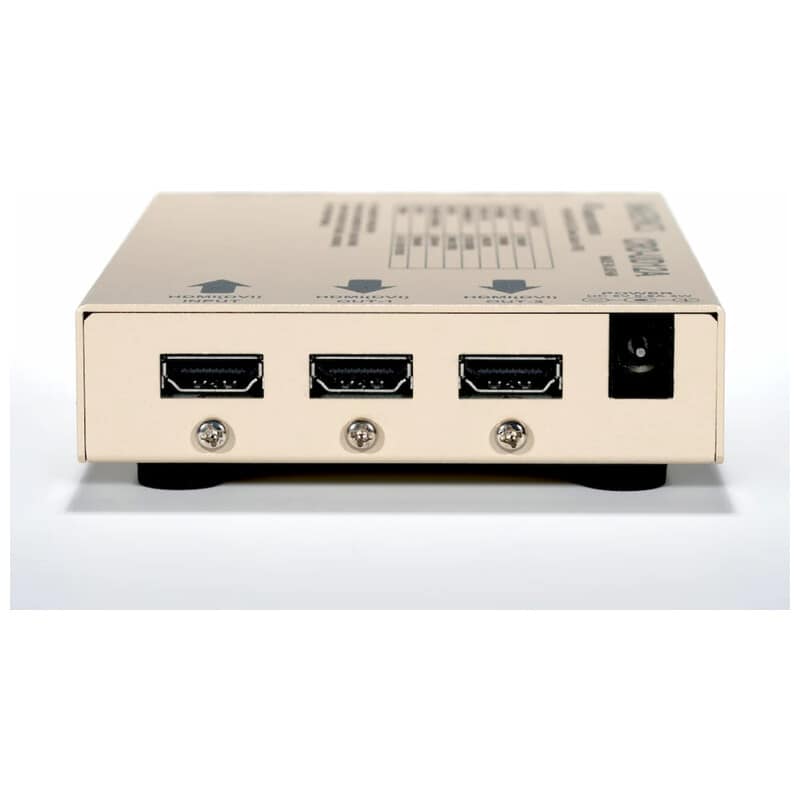

- HDMI TypeA 19ピンコネクタ 1系統 (HDCP 1.4, 2.2対応)
- HDMI出力
- HDMI TypeA 19ピンコネクタ 1系統2分配 (出力ごとにHDCP 1.4, 2.2を個別対応)
- 入力ケーブル長
- PC(VESA), D5など 6 Gbps までの映像 ～ 30 m
4K30, 60(420)など10.2 Gbps までの映像 ～ 20 m
4K60(422,444)など18 Gbps までの映像 ～ 10 m
※IMAGENICS製のHDMI長尺ケーブルを使用し、IMAGENICS製指定製品出力信号からの場合です。民生・家庭用機器や他社製品からの出力信号を除きます - 出力側接続ケーブル長
- PC(VESA), D5など 6 Gbps までの映像 ～ 10 m
4K30, 60(420)など10.2 Gbps までの映像 ～ 5 m
4K60(422,444)など18 Gbps までの映像 ～ 3 m
※IMAGENICS製のHDMIケーブルを使用した場合です。表示機器側の受信感度にも影響され、これより短くなる場合があります - EDIDエミュレーション機能
- CEA,VESAの主要な解像度をROT-SWにて選択して使用（初期値は4K HDMI ALL）
OUT-1端子からのEDIDデータをリアルタイムコピーバックアップして使用（ROT-SW ‘F’へ設定） - アナログ音声機能
- エンベデッド、デエンベデッド動作共通。エンベデッドまたはデエンベデッドのいずれかを選択して使用可。

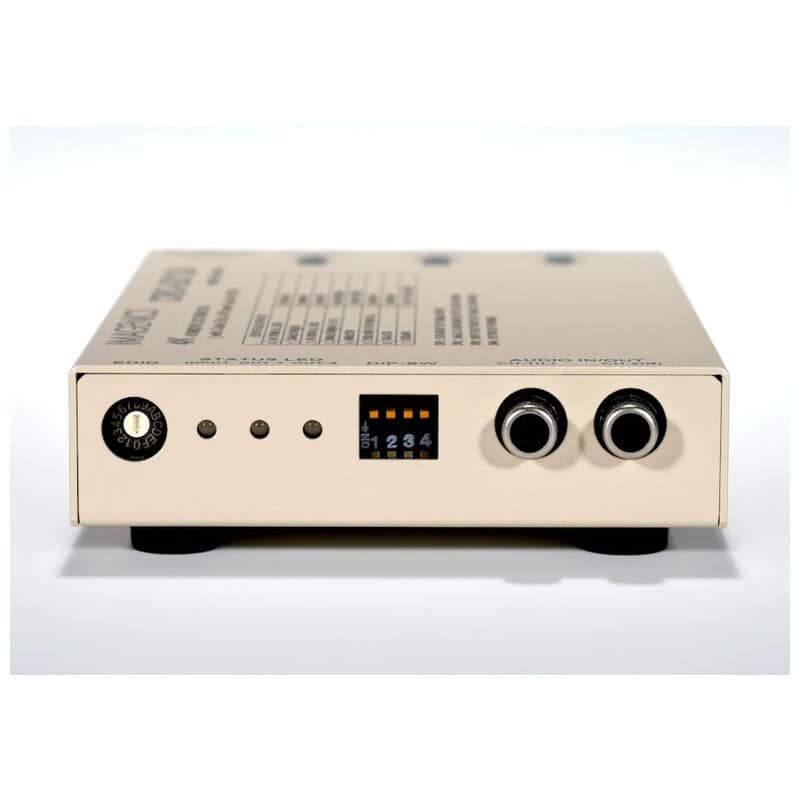

- 音声入力端子
- -10dBu 約50kΩ 不均衡2チャンネル1系統(RCAピンジャック×2)
- 音声出力端子
- -10 dBu 約50 kΩ 不平衡 2チャンネル 1系統 (RCAピンジャック x2)
- 音声出力端子
- -10 dBu (10 kΩ 以上負荷時) ローインピーダンス 不平衡 2チャンネル 1系統(RCAピンジャック x2)
- 音声周波数特性／S/N比
- 20 Hz ～ 20 kHzにて、-1 dB ～ +1 dB／80 dB 以上 (1 kHzのA特性、基準-10 dBu出力時)
- 音声クロストーク／歪率
- 80 dB 以上／0.03 % 以下 (10 kΩ 以上負荷時)
- 音声サンプリング周波数
- デエンベデット時：24 bit 32 kHz ～ 192 kHz
リニアPCM方式エンベデット時：24 bit 48 kHz リニアPCM方式 - 最大音声レベル
- 入力：+10 dBu (HDMIエンベデット音声の 0 dBFS時)、 出力：+10 dBu (HDMIエンベデット音声の 0 dBFS時)
- その他
- ・出力端子側のEDIDデータとの整合による全自動カラースペース変換機能(4K映像時のYPbPr444(422)⇔YPbPr420含む)
・入出力状態の2色LEDによる色とフラッシュでのアサイン機能・4K非対応機器への4K→D5映像ダウンコンバート機能、他 - 電源
- DC 5 V 0.8 A 4 W (最大)
- 外形寸法
- 幅100 mm × 高さ25 mm × 奥行150 mm (突起物を除く)
- 質量
- 約 550 g
- 付属品
- AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ1台 (5 V 2.3A 出力 ロック付き)
HDMI抜け止め金具(CL-1) )と束線バンド3セット
