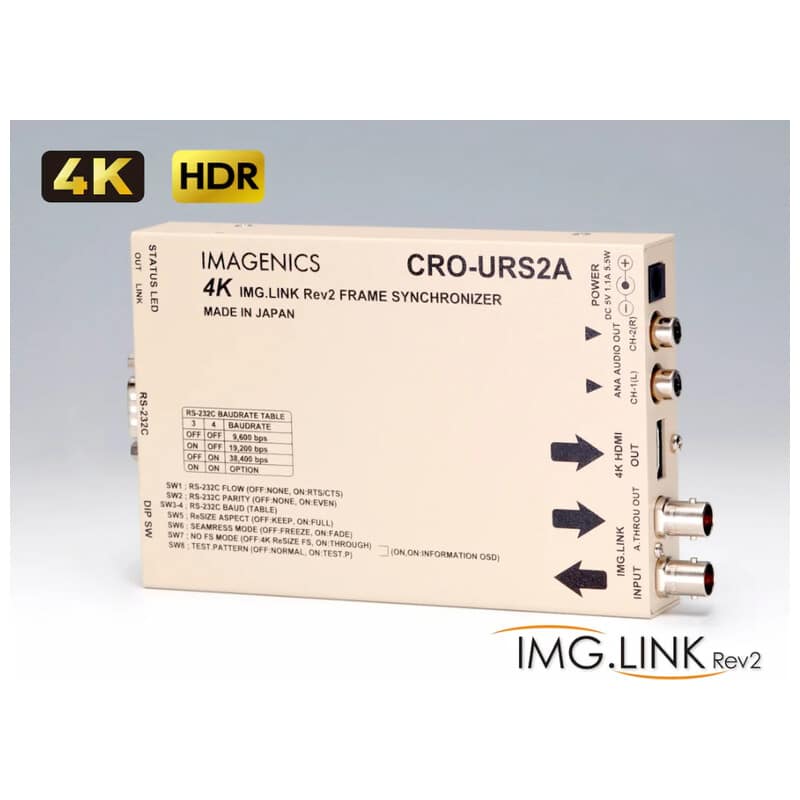

CRO-URS2A 4K映像対応 HDMI信号同軸延長器・受信器(FS機能付き)

Staff Review スタッフレビュー

Product Review プロダクトレビュー

Setup Review セットアップレビュー

Staff Blog スタッフブログ

4Kフレームシンクロナイザー内蔵型のIMG.LINK(Rev1,2共通)受信器 IMAGENICS ILSスイッチャー切替により超高速なフリーズ型またはフェード型のシームレス繋ぎが可能で、送受信器間のHDMI映像音声信号の絶対遅延は最大50 ms

主な仕様

4K信号方式
TMDSクロック:25 MHz ~ 340 MHz
ピクセルクロック:25 MHz ~ 600 MHz
データレート:0.75~ 18 Gbps
HDCP:1.4/2.2
対応解像度:4K60p 4:4:4 24bit、4K60p 4:2:2 24bit、4K30p 4:4:4 24bit など
入力信号

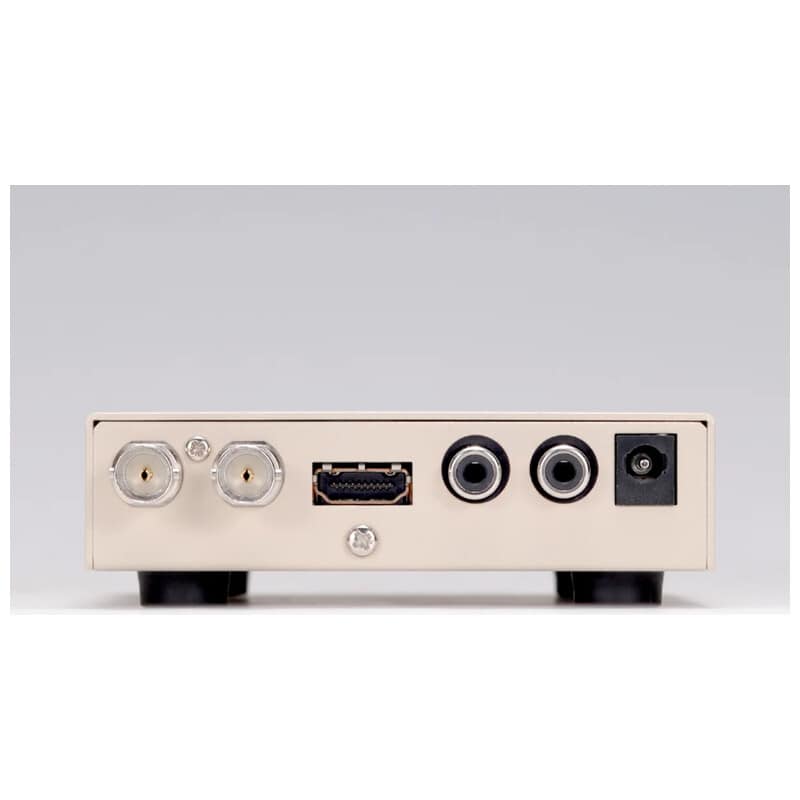

<IMG.Link入力>
オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω BNCx1
オリジナル再エンコード後の映像ビットレート 2.5 Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps)
オリジナル双方向通信リンク機能、
IMG.LINK Rev1規格(非映像圧縮), Rev2規格(VC-2 HQ映像圧縮)全自動対応。
出力信号
<HDMI映像出力>
TMDS信号(デジタルRGB,YPbPr(444,420)) HDMI-Aコネクタ1系統 (HDCP 1.4, 2.2対応、DVI信号出力可能)
HDMI 2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラー DVI Rev1.0 規格準拠信号
出力解像度は常に3840 x 2160 @59.94 Hz(444/420)またはフルHD(444)へ、EDID情報により全自動変換されます。
映像遅延:約33 ms から 約50 ms( 入出力間フレーム非同期により連続変動)フレームシンクロナイザーモード無し動作モードでの映像遅延は2ms未満。
音声遅延:LPCMで使用時のみ約42 ms 固定遅延、圧縮音声系では遅延無し(2ms未満のバイパス)。
フレームシンクロナイザー無し動作モードでの音声遅延は2ms未満。

<IMG.Link アクティブスルー出力>
オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω BNCx1
音声信号
<音声出力>
アナログ出力音声信号 -10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル 1系統 RCA端子x2
最大音声出力レベル:+10 dBu (HDMIエンベデット音声入力 0 dBFS時)
音声サンプリング:24 bit 48 kHz リニアPCM方式
送信器・受信器間の同軸伝送距離
L-7CHD:210m、 L-7CFB:150m、L-5CFB:110m、L-5C2V:60m、L-3CFB:60m、L-3C2V: 30m
( 設置環境等により距離が短くなる場合があります。ロングリーチ動作時の伝送距離は仕様書をご覧ください)

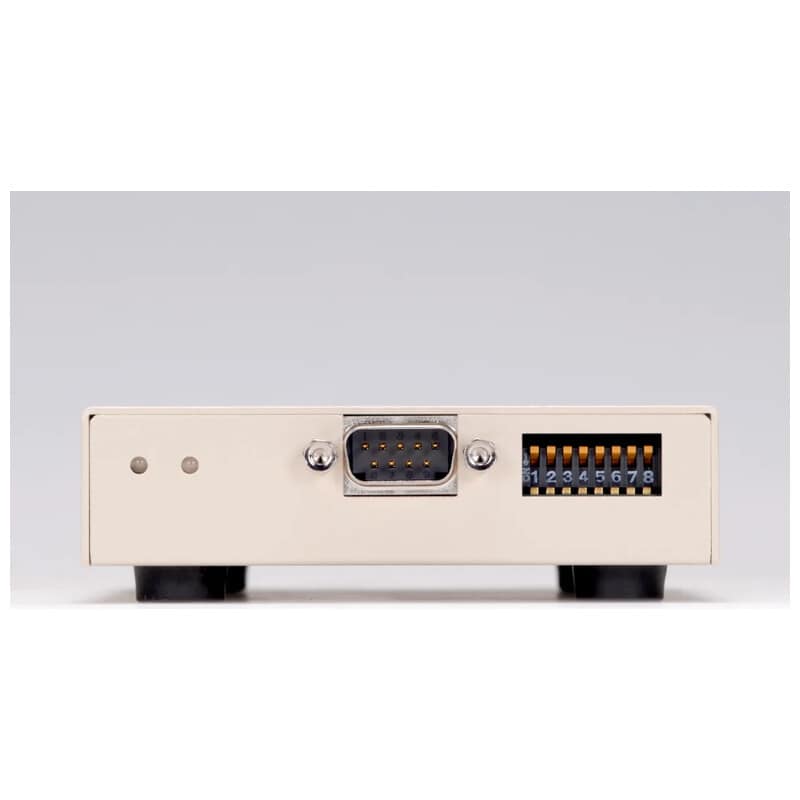

RS-232C
RS-232C準拠 全二重 D-SUB9 (オス) 1系統 ボーレート:9,600 bps(初期値)、19,200 bps、38,400 bps フロー制御:ノンフロウ(初期値)、RTS/CTSハードフロウ パリティ:ノンパリティ(初期値)、イーブンパリティデータ8ビット、1ストップビット
その他機能
4K映像への全自動変換機能、アスペクト変換機能、HDMI→DVI信号変換機能、4K出力信号のFHD解像度変換機能、出力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション機能、IMG.LINK Rev1, Rev2およびロングリーチ動作自動判別機能、フレームシンクロナイザーモード無し動作モード、ほか。
電源 / 消費電力
DC 5 V 1.2A 6W(最大)
外形寸法 / 質量
幅100mm × 高さ25mm × 奥行150mm (突起物を除く)/約 550g
付属品
AC 100V 27VA 50Hz ・ 60Hz 国内専用ロック付きACアダプタ 1台 (5V 2.3A 出力)
HDMIコネクタ抜け止め金具(CL-1) 1個
