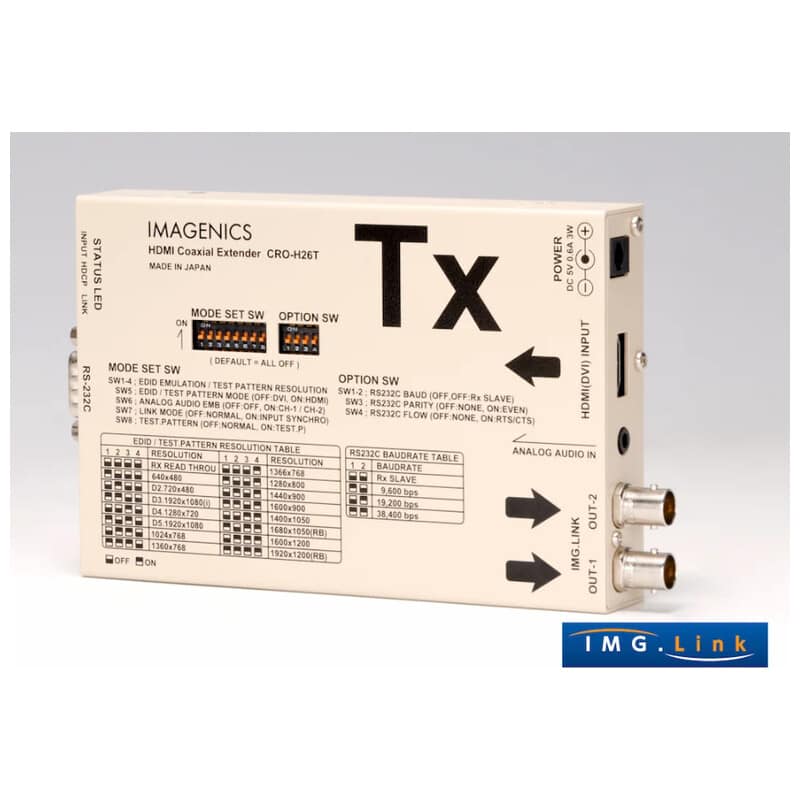

CRO-H26T HDMI 信号同軸延長器・送信器

Staff Review スタッフレビュー

Product Review プロダクトレビュー

Setup Review セットアップレビュー

Staff Blog スタッフブログ

CRO-H26Rなどの受信器と組み合わせてご使用いただくことにより、HDMI(DVI)信号を同軸ケーブル1本で最長210m伝送可能な同軸延長器 伝送距離はHDMI(DVI)信号の解像度には依存せず、長距離延長が可能

主な仕様

入力信号
TMDS信号(デジタルRGB/YPbPr) HDMI-A コネクタ1 系統 (HDCP 対応、DVI 信号入力可能)
HDMI 規格準拠信号(エンベデット音声最大8ch を含む)または24 ビットフルカラー DVI Rev1.0 規格準拠信号)
ピクセルクロック25 MHz ~ 165 MHz、水平周波数 15 kHz ~ 200 kHz、垂直周波数 23 Hz ~ 240 Hz の条件を同時に満たす、水平アクティブ画素 320 ~ 2048、垂直アクティブライン 240 ~ 1800 までの映像信号に自動対応
(D1~D5相当のHDMI信号および、VGA@60 ~ UXGA@60、WUXGA@60(RB)、2048×1152(RB)のPC信号に自動対応)入力HDMIケーブル長は、最大解像度にてIMAGENICS製HDMIケーブル使用時10mまで
※送出側のHDMI出力性能により短くなる場合があります
アナログ音声入力
アナログ入力音声信号: -10 dBu 約47 kΩ 不平衡 2 チャンネル 1 系統 (φ3.5 ステレオジャック)
音声周波数特性:20 Hz ~ 20 kHz にて、-1 dB ~ +1 dB
音声S/N 比:85 dB 以上 (1 kHz のA 特性)
音声クロストーク:80 dB 以上
音声歪率:0.03 % 以下
最大音声入力レベル:+10 dBu (HDMI エンベデット音声出力 0 dBFS 時)
音声サンプリング:24 bit 48 kHz リニアPCM 方式
出力信号

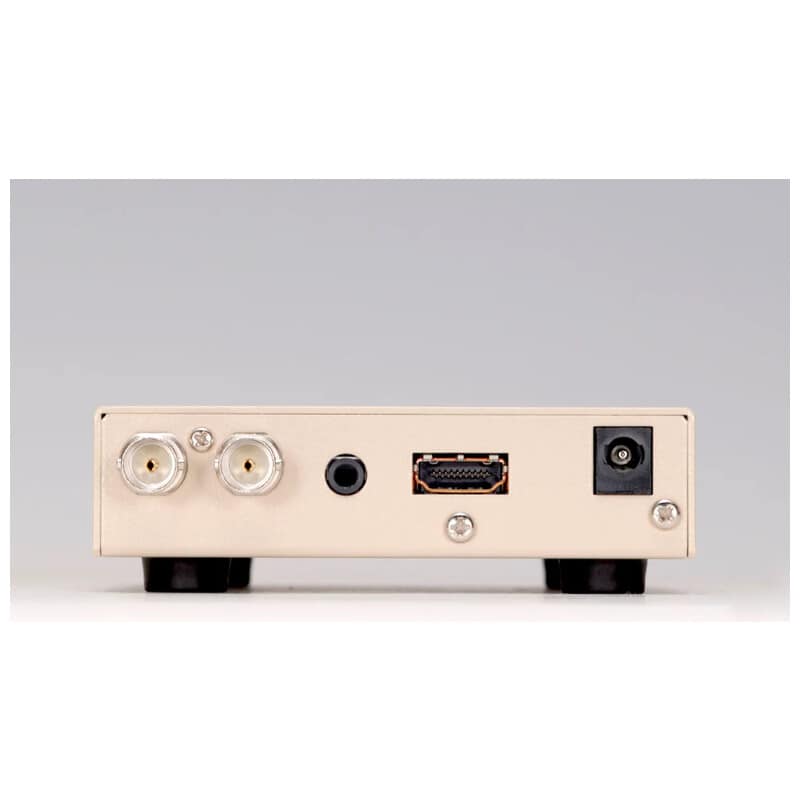

オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω 2分配 BNCx2
オリジナル再エンコード後のビットレート
映像:2.592 Gbps (固定ビットレート)
音声:9.216 Mbps (固定ビットレート)
オリジナル双方向通信リンク機能
HDCP規格
HDMIのHDCPおよびDVIのHDCPに対応
RS-232C

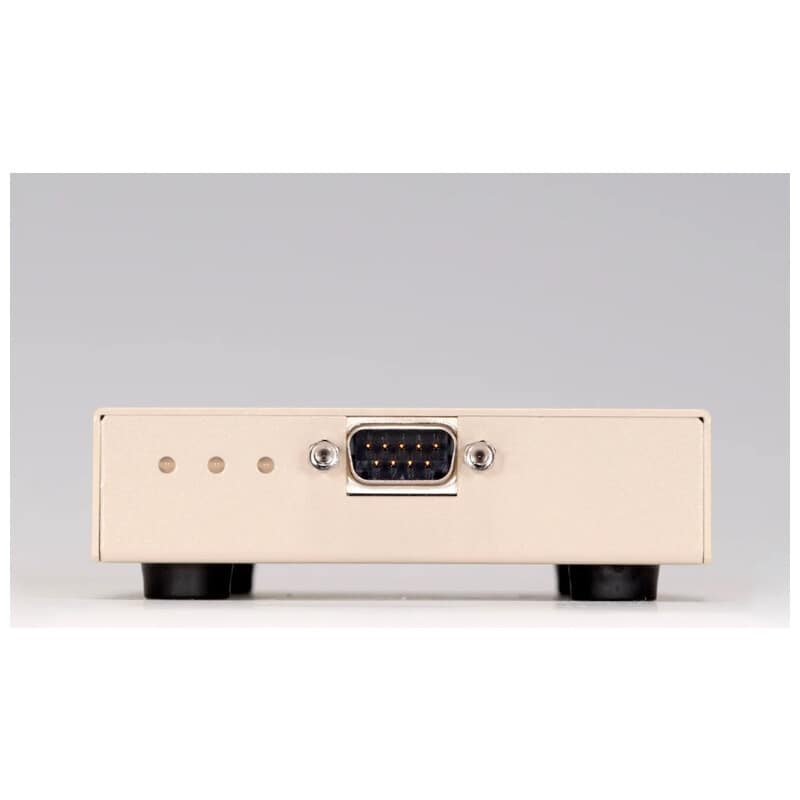

RS-232C準拠 全二重 D-Sub9(オス) 1 系統
9,600 bps、19,200 bps、38,400 bps の切替
ノンフロウ(初期値)とRTS/CTSハードフロウの切替
ノンパリティ、イーブンパリティの切替
同軸伝送距離
L-7CHD:210m、 L-5CFB:110m、 L-5C2V:60m、 L-3CFB:60m、L-3C2V:30m(設置環境等により距離が短くなる場合があります)
EDID エミュレーション機能
受信器から送られてくる表示機器のEDIDデータをスルー使用するか、15種の本体内蔵の解像度データを選択してDIP-SWで選択して使用可能
また、各解像度にてDVI信号とHDMI信号を選択可能
その他機能
入力信号状態・HDCP 状態・リンク状態の各LED 表示機能、受信器側との協調
処理による各種機能 ほか
特記事項
HDMI 信号の、CEC,ARC,HEAC 機能、ディープカラーやハイビットレートオーディオ規格に非対応
注意事項
本機とIMG.Linkスイッチャー(ILS-41、ILS-1616など)や分配器(CRO-ID18Aなど)を組み合わせてご使用いただく際は、本機のEDID設定を内蔵データ(エミュレーション機能)にしてご使用ください。
詳しくは各機器の取扱説明書をご参照ください
電源
DC 5 V 0.6 A
消費電力
3 W (最大)
質量
約 550 g
外形寸法
幅100 mm×高さ25 mm×奥行150 mm(突起物含まず)
付属品
AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力)
HDMI コネクタ抜け止め金具(CL-1) 1 個
