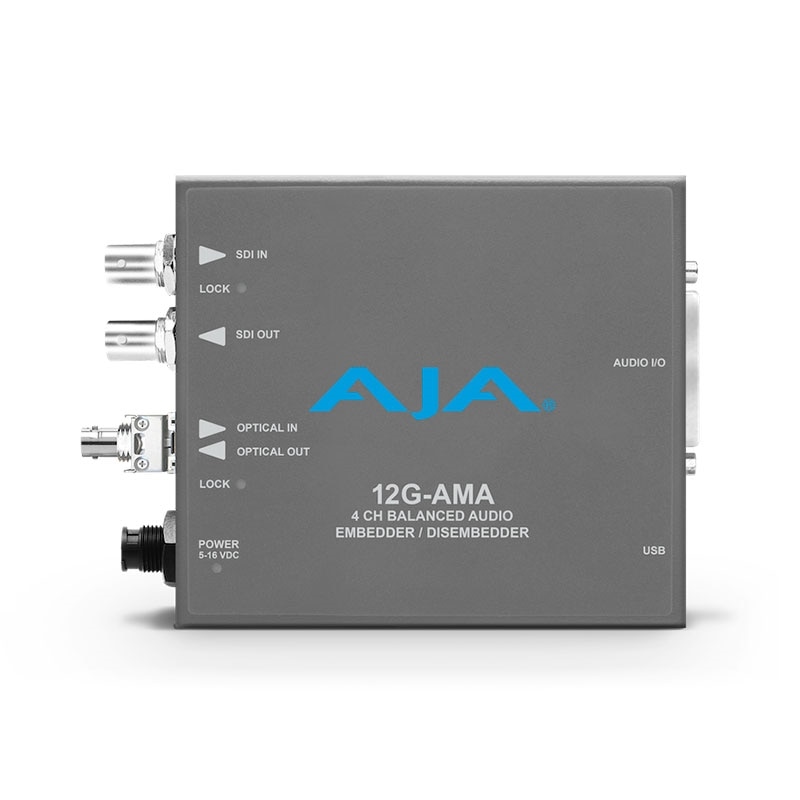

12G-AMA オーディオ エンベッダー/ディスエンベッダー

12G-AMA オーディオ エンベッダー/ディスエンベッダー
お取り寄せ
新品

12G-AMA オーディオ エンベッダー/ディスエンベッダー

AJA Video Systemsエイジェイエイビデオシステムズ
お取り寄せ
￥233,200(税込)
商品コード：
C2000000537375
ゲスト会員・販売価格(税込)：
￥233,200
お気に入りに登録する
この商品について問い合わせる

Staff Review スタッフレビュー

Product Review プロダクトレビュー

Setup Review セットアップレビュー

Staff Blog スタッフブログ

12G-SDI に対応した 4 チャンネルのアナログオーディオ エンベッダー/ディスエンベッダー

主な仕様

ビデオフォーマット
(4K) 4096 x 2160p 23.98、24、25、29.97、30、50、59.94、60
(UltraHD) 3840 x 2160p 23.98、24、25、29.97、30、50、59.94、60
(2K) 2048 x 1080p 23.98、24、25、29.97、30、50、59.94、60
(HD) 1920 x 1080p 23.98、24、25、29.97、30、50、59.94、60
(HD) 1920 x 1080i 50、59.94、60
(HD) 1280 x 720p 50、59.94、60
(SD) 625i 50
(SD) 525i 59.94
RGB および YCbCr、4:4:4/4:2:2、10-bit
注記：対応する解像度/フレームレートの詳細については、AJA.com 12G-AMA 製品ページ：サポートメニューからダウンロード可能なマニュアル内または Document メニューより 12G-AMA Video Format" を参照ください。
デジタルビデオ入力
12G-SDI BNC x 1、SMPTE 259/292/424/2081/2082
シングルリンク SD/HD/2K/UltraHD/4K
シングルリンク 3G-SDI レベル A、B-DL および B-DS、SMPTE 425
ファイバー入力 (12G-AMA-R、12G-AMA-TR)
12G-SDI Fiber LC コネクター x 1、SMPTE 297/259/292/424/2081/2082
波長 : Rx 1260 nm (最小)、1620 nm (最大)
光感度 : -10 dBm (最小 12 Gbps)、-14 dBm (最小 3 Gbps)
過負荷電力 : -2 dBm (最小)
ファイバー入力 (12G-AMA-R-ST)
12G-SDI Fiber ST コネクター x 1、SMPTE 297/259/292/424/2081/2082
波長 : Rx 1260 nm (最小)、1620 nm (最大)
光感度 : -10 dBm (最小 12 Gbps)、-14 dBm (最小 3 Gbps)
過負荷電力 : -2 dBm (最小)
デジタルビデオ出力
12G-SDI BNC x 1、SMPTE 259/292/424/2081/2082
シングルリンク SD/HD/2K/UltraHD/4K
シングルリンク 3G-SDI レベル A、B-DL および B-DS、SMPTE 425
ファイバー出力 (12G-AMA-T、12G-AMA-TR)
12G-SDI Fiber LC コネクター x 1、SMPTE 297/259/292/424/2081/2082
公称波長 : Tx 1260 nm (最小)、1310 nm (通常)、1360 nm (最大)
光出力 : -5 dBm (最小)、0.5 dBm (最大)
減衰比 : 5.4 dB (最小)
ファイバー出力 (12G-AMA-T-ST)
12G-SDI Fiber ST コネクター x 1、SMPTE 297/259/292/424/2081/2082
公称波長 : Tx 1260 nm (最小)、1310 nm (通常)、1360 nm (最大)
光出力 : -5 dBm (最小)、2 dBm (最大)
減衰比 : 3.4 dB (最小)
ケーブルイコライゼーション
(Belden 1694A 同軸)
12 Gbps、65m
6 Gbps、125m
3 Gbps、190m
1.5 Gbps、200m
270 Mbps、405m
ビデオレイテンシー
ビデオ出力は、ビデオ入力と同じフレームレート等のままではあるものの遅延しリクロックされた形になります。ビデオ入力信号が無い場合は、ビデオ出力も定義されません。
ビデオ入力端子とビデオ出力端子の間で計測されたビデオ遅延量は以下の通りです：
12G-SDI：3.2 マイクロ秒
6G-SDI：3.2 マイクロ秒
3G-SDI Level B (デュアルストリーム HD モード) : 6.3 マイクロ秒
3G-SDI Level A：3.2 マイクロ秒
HD-SDI (1.5Gb)：6.3 マイクロ秒
SD-SDI (270Mb)：17.2 マイクロ秒
オーディオ入出力
バランスドアナログオーディオはコンバーターの 25 ピン D-Sub メスコネクター x 1 で変換され、4 チャンネル入力、4 チャンネル出力が可能
付属のブレイクアウトケーブル (25 ピン D-Sub オスコネクター x 1)
ブレイクアウトコネクター XLR メス入力 x 4
ブレイクアウトコネクター XLR オス出力 x 4
デジタルオーディオコンバーター
24-bit
エンベデッドオーディオ
SMPTE 272M (SD) : 20-bit、48 kHz 同期
SMPTE 299M (12G/6G/3G/1.5G) : 24-bit、48 kHz 同期
エンベデッドオーディオはパススルー、削除、上書きが可能
最大 16 チャンネルまでサポート
注記：2048 x 1080p/psf 29.97 および 30 フォーマットのエンベデッドオーディオは最大 8 チャンネルまでのサポート
オーディオレイテンシー
エンベデッド 経路: 1100 マイクロ秒
ディスエンベデッド 経路: 1200 マイクロ秒
アナログオーディオレベル
(MiniConfig ソフトウェアを介して設定)
Pro 1 : 0 dBfs = +24 dBu
Pro 2 : 0 dBfs = +18 dBu
Pro 3 : 0 dBfs = +15 dBu
Consumer 1 : 0 dBfs = +12 dBu
ユーザーインターフェイス
外部 DIP スイッチ
USB 接続によって、Mac または Windows 経由でデバイスを構成するための MiniConfig ソフトウェア アプリケーションを操作
サイズ (w x d x h)
138.8 mm x 102.4 mm x 22.9 mm (5.46 インチ x 4.03 インチ x 0.9 インチ)
重量
0.3 kg (0.6 ポンド)
電源
+5-16VDC, 10 watts, 電源アダプター (DWP-U-R1) 付属
安全動作温度
0℃ ～ 40℃ (32°F ～104°F)
安全保管温度 (電源オフ時)
-40℃ ～ 60℃ (-40°F ～ 140°F)
動作相対湿度
10% ～ 90% (結露なきこと)
動作高度
3,000m 未満 (10,000 フィート未満)
