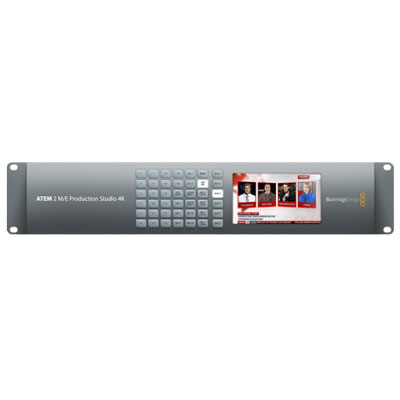

新しいATEM 2 M/E Production Studio 4Kは、SD/HD/Ultra HDで、放送局品質のマルチカメラ・ライブプロダクションを実現できます! 20系統の入力はフレーム再同期機能を搭載しているので、カメラ、ディスクレコーダー、コンピューターなど幅広いビデオソースに接続して、ライブミュージック、スポーツイベントなどに使用できます。 ATEM 2 M/E Production Studio 4Kは、クロマキー、カスタマイズ可能なトランジション、アップストリームおよびダウンストリームキーヤー、DVE、Super Source、オーディオミキサー、2系統のMulti View、メディアプールなど、最先端の放送用機能を搭載しています。 また、6G-SDIおよびHDMI 4Kインターフェース、6系統のAux出力を駆使して、最先端のライブプロダクション・スイッチングを実現できます!

<仕様>
■接続
・ビデオ入力合計:20
・ビデオ出力合計:13
・SDIビデオ入力:10-bit 20系統。SD/HD/Ultra HD 4K切替可能。2チャンネルのエンベデッドオーディオ
・HDMIビデオ入力:HDMI(タイプA)10-bit 1系統。 SD/HD/Ultra HD 4K切替可能。2チャンネルのエンベデッドオーディオ
・アナログオーディオ出力:プログラム出力 XLR 1系統、モニター出力 XLR 1系統
・その他のオーディオ出力:タイムコード出力 XLR 1系統、トークバック出力 XLR 1系統
・SDIオーディオ出力:SDI出力に2チャンネルエンベデッド
・オーディオ入力:XLR 2系統、RCA 2系統
・その他のオーディオ入力:タイムコード入力 XLR 1系統、トークバック入力 XLR 1系統
・同期入力:3値シンクまたはブラックバースト
・フレームシンクロナイザー:20系統。すべての入力に搭載。
・SDIプログラム出力:10-bit 3系統。SD/HD/Ultra HD 4K切替可能。
・HDMIプログラム出力:HDMI(タイプA)10-bit 1系統。 SD/HD/Ultra HD 4K切替可能。
・ダウンコンバートSDIプログラム出力:10-bit 1系統。(Ultra HD 4KーHD)
・SDIプレビュー出力:10-bit 1系統。SD/HD/Ultra HD 4K切替可能
・SDI Aux 出力:10-bit 6系統。SD/HD/Ultra HD 4K切替可能
・マルチビュー出力:SDI 2系統、HDMI 2系統。同時に使用可能
・各マルチビュー出力数:SDI 2系統、HDMI 2系統
・コントロールパネル接続:イーサネットは10/100/1000 BaseTをサポート。パネルと筐体を直接、あるいはネットワーク経由で接続。
・タリー出力:Blackmagic Design GPI and Tally Interfaceをイーサネット接続で追加 (同梱されていません。)
・コンピューターインターフェース:USB2.0ポート 1系統

■フォーマット
・対応SDフォーマット:625/25 PAL 4:3および16:9、525/29.97 NTSC 4:3および16:9
・対応HDフォーマット:720p50、720p59.94、1080p23.98、1080p24、1080p25、1080p29.97、1080i50、1080p50、1080i59.94、1080p59.94
・対応Ultra HD 4Kフォーマット:3840x2160p23.98、3840x2160p24、3840x2160p25、3840x2160p29.97
・SDI規格:SMPTE 259M、292M
・ビデオサンプル:4:2:2
・色精度:10-bit/p>
・カラースペース:REC 601、REC 709、REC 2020
・コンピューター用HDMI入力解像度:720 x 480i 59.94Hz、720 x 576i 50Hz、1280 x 720 59.94Hz、1280 x 720 50Hz、1920 x 1080 50Hz、1920 x 1080 59.94Hz、3840 x 2160 23.98Hz、3840 x 2160 24Hz、3840 x 2160 25Hz、3840 x 2160 29.97Hz 注:スイッチャーが23.98Hz、29.97Hz、59.94Hzフォーマットのときは、それぞれ24Hz、30Hz、60Hz入力に対応。

■処理
・カラースペースコンバージョン:ハードウェアベースのリアルタイムコンバージョン
・処理遅延:< 2ライン
・オーディオミキサー:2チャンネルミキサー × 22入力系統。On/Off/Audio-Follow-Videoを選択可能。レベルおよびピークを測定。マスターゲインコントロール。モニタリング専用アナログ出力。
・4KーHDダウンコンバージョン:対応。プログラム出力×1系統

■Operating Systems
・Mac OS X 10.8 Mountain Lion, Mac OS X 10.9 Mavericks or later.
・Windows 7 64-bit or Windows 8 32-bit or 64-bit.

■製品仕様
・レイヤー数:13
・アップストリームキーヤー:4
・ダウンストリームキーヤー:2
・リニア/ルマキーヤー:7
・クロマキーヤー:4
・パターンジェネレーター:7
・カラージェネレーター:2
・トランジションキーヤー(スティンガー/DVE):各1系統
・3Dボーダー、ドロップシャドウ付きDVE:Yes, program x 1
・コントロールパネル互換:ATEM 2 M/E Broadcast Panelを推奨。ATEM 1 M/E Broadcast Panelと互換。ATEM Software Controlパネルを同梱。

■ディスプレイ
・インターフェース:モニターの最低解像度 1366 x 768
・フロントパネル:ビデオモニタリング用LCD、Aux切替用の42個のLEDボタン

■メディアプレーヤー
・メディアプレーヤー:2
・チャンネル:各メディアプレーヤーにフィル&キー
・メディアプールのスチルイメージ容量:32(フィル&キー付き)
・メディアプールのクリップ容量:2(フィル&キー付き)
・Ultra HD 4Kクリップの最大フレーム数:180フレーム
・1080クリップの最大フレーム数:720フレーム
・720pクリップの最大フレーム数:1600フレーム
・NTSC/PALクリップの最大フレーム数:3600フレーム
・メディアプールのスチルイメージフォーマット:PNG、TGA、BMP、GIF、JPEG、TIFF
・メディアプールのビデオファイルフォーマット:TGAシーケンス
・メディアプールのオーディオファイルフォーマット:WAV、MP3、AIFF

■マルチビューモニタリング
・ウィンドウ数:2 x 10
・ルーティング可能なウィンドウ:16
・タリー:赤はプログラム出力、緑はプレビュー出力
・ウィンドウ・ソース・ラベル:対応

■インストール
・インストール:2Uラックマウントサイズ

■電源条件
・使用電力:150W
・電源:国際対応AC電源2個内蔵 100-240V AC

■サイズ

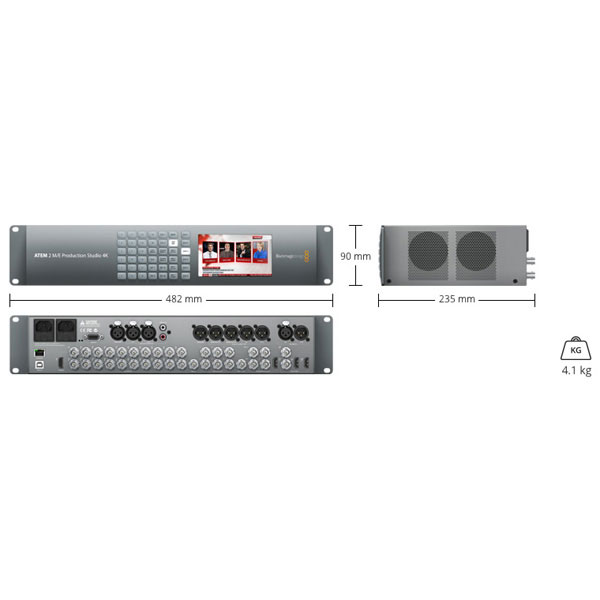

・サブ画像をご参照下さい

■作動環境
・作動温度:0° ～ 40° C (32° ～ 104° F)
・保管温度:-20° ～ 60° C (-4° ～ 140° F)
・相対湿度:0% ～ 90% (結露なし)

■同梱物
・ATEM 2 M/E Production Studio 4K、ソフトウェアCD

■保証
・12ヶ月限定メーカー保証
