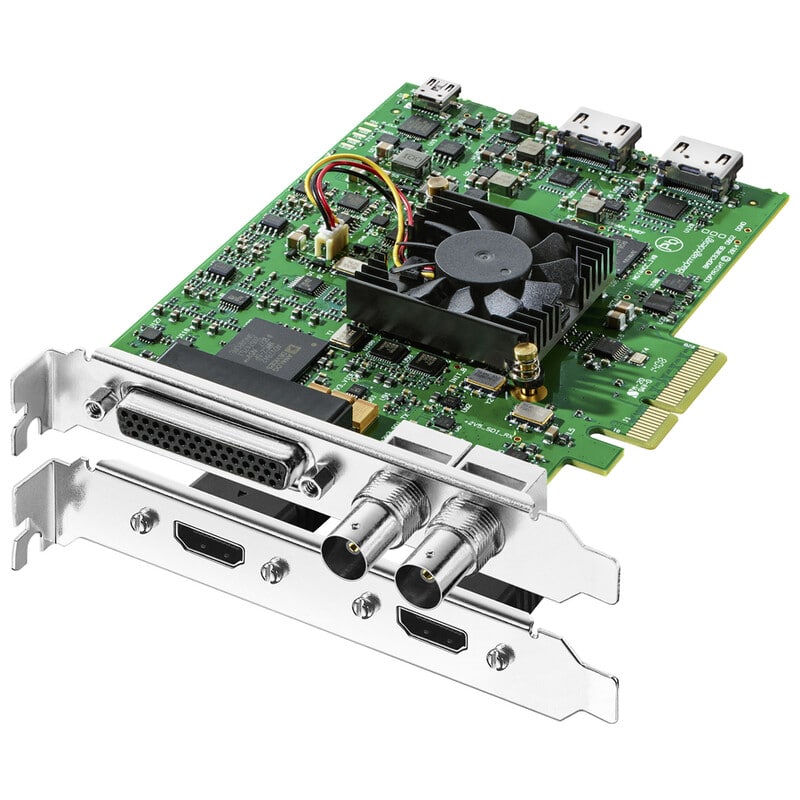

DeckLink Studio 4Kは、SD/HD/Ultra HD、6G-SDI、HDMI 1.4b、SD/HDコンポーネント、コンポジット、Sビデオ、4チャンネルのバランスアナログオーディオと2チャンネルのAES/EBU(6チャンネルの出力に切替可能)、ブラックバーストならびに3値シンクリファレンス入力、RS-422デッキコントロールポート、SDキーイング、ハードウェアダウンコンバーターなどの機能を搭載しています。究極の未来型デザインで、編集、ペイント、放送デザインを実現できます!

<仕様>
・接続
SDIビデオ入力:10-bit 1系統。(SD/HD/2K/UHD) 6Gb/s 4:2:2、3Gb/s 4:4:4に対応
SDIビデオ出力:10-bit 1系統。(SD/HD/2K/UHD) 6Gb/s 4:2:2、3Gb/s 4:4:4に対応
アナログビデオ入力:コンポーネントYUV1系統(3BNC端子)、コンポジット1系統、Sビデオ1系統。コンポーネントはSD/HDをサポート
アナログビデオ出力:コンポーネントYUV1系統(3 BNC端子)、コンポジット1系統、Sビデオ1系統、SD-SDI1系統 コンポーネントはSD/HDをサポート
HDMIビデオ入力:HDMI 1系統(Aタイプ端子)
HDMIビデオ出力:HDMI 1系統(Aタイプ端子)
アナログオーディオ入力:4チャンネルプロフェッショナルバランスアナログオーディオ(1/4インチジャック端子)
アナログオーディオ出力:4チャンネルプロフェッショナルバランスアナログオーディオ(1/4インチジャック端子)。チャンネル3、4はAES/EBU出力に切替可能
AES/EBUオーディオ入力:2チャンネルアンバランス(サンプルレートコンバーター搭載)
AES/EBUオーディオ出力:2チャンネルアンバランス アナログ出力3、4はAES/EBU出力に切り替えて、オーディオ3&4、5&6を出力。これにより、合計6系統のAES/EBUオーディオを出力可能
SDIオーディオ入力:16チャンネルエンベデッド(HD/2K/UHD)。8チャンネルエンベデッド(SD)
SDIオーディオ出力:16チャンネルエンベデッド(HD/2K/UHD)。8チャンネルエンベデッド(SD)
HDMIオーディオ入力:8チャンネルエンベデッド(SD/HD/UHD)
HDMIオーディオ出力:8チャンネルエンベデッド(SD/HD/UHD)
同期入力:SD、720p50、720p59.94、1080i50、1080i59.94フォーマットではブラックバースト、HD/2K/UHDフォーマットでは3値シンク
デバイスコントロール:Sony™準拠RS422デッキコントロール。ソフトウェアコントロールでシリアルポートのTxRx反転制御に対応
コンピューターインターフェース:PCI Express 4レーンジェネレーション2。4、8、16レーンPCIeスロットに対応

・コーデック
対応コーデック:AVC-Intra、AVCHD、Canon XF MPEG2、Digital SLR、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、XDCAM EX、XDCAM HD、XDCAM HD422、Apple ProRes 4444、Apple ProRes 422 (HQ)、Apple ProRes 422、Apple ProRes (LT)、Apple ProRes 422 (Proxy)、非圧縮 8-bit 4:2:2、非圧縮 10-bit 4:2:2、非圧縮 10 bit 4:4:4
・ソフトウェア
同梱ソフトウェア:Mac OS X™は、Media Express、Disk Speed Test、LiveKey、Blackmagic System Preferences、Blackmagicドライバー。Windows™ 7、Windows™ 8は、Media Express、Disk Speed Test、LiveKey、Blackmagic Control Panel、Blackmagicドライバー。Linuxは、Media Express、Blackmagic Control Panel、Blackmagicドライバー
内蔵ソフトウェアアップグレード:ファームウェアはソフトウェアドライバーに同梱。システム起動時もしくはソフトウェアアップデート時に読み込み
インストール:PCI Express 4レーンジェネレーション2。Mac OS X、Windows、Linuxで、4、8、16レーンPCI Expressスロット対応。システム要件の詳細についてはサポートページをご覧下さい

・ソフトウェア・アプリケーション
Apple Final Cut Pro X、Adobe Premiere Pro、Avid Media Composer、Adobe After Effects、Nuke - The Foundry、DaVinci Resolve、Avid Pro Tools、Steinberg Cubase、Autodesk Smoke、Adobe Photoshop
その他の対応アプリケーション:Steinberg Nuendo、Avid Symphony、Avid News Cutter、Tools On Air just:in &live:cut & just:play & just:live、Softron OnTheAir、MovieRecorderおよびOnTheAir CG、Flash Media Encoder、Wirecast、Livestream Procaster、Resolume Avenue 4、Sony Vegas Pro、Corel VideoStudio Pro X4、CyberLink Power Director、MAGIX Video Pro X4、Vidcaster Pro & Studio & Broadcast、Uniplay、Playbox AirBox、CasparCG、Magicsoft CG、Xsplit Broadcaster、Harris Infocaster

・ビデオフォーマット
対応SDフォーマット:625/25 PAL, 525/29.97 NTSC.
対応HDフォーマット:720p50、720p59.94、720p60、1080PsF23.98、1080p23.98、1080PsF24、1080p24、1080PsF25、1080p25、1080PsF29.97、1080p29.97、1080PsF30、1080p30、1080i50、1080p50、1080i59.94、1080p59.94、1080i60、1080p60
対応2Kフォーマット:2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25.
対応4Kフォーマット:3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97, 3840x2160p30, 4096x2160p23.98, 4096x2160p24, 4096x2160p25.
SDI規格:SMPTE 259M, SMPTE 292M, SMPTE 296M SMPTE 372M, SMPTE 425M ITU-R BT.656 and ITU-R BT.601.
対応SDIメタデータ:VITCによる3:2プルダウン除去。ビデオファイルの最大3ラインを利用したVANCキャプチャー・再生。HD RP188。クローズドキャプション
オーディオサンプリング:テレビ標準サンプルレート(48kHz/24bit)
ビデオサンプル:4:2:2、4:4:4(4Kは4:2:2)
色精度:10-bit
カラースペース:REC 601, REC 709
HDMIコンフィギュレーション:HDMIは、接続したディスプレイに自動コンフィギュレーション
HDMI解像度:4K解像度までのdot per dot
HDMI色精度:8-bit RGB、10-bit YUV
対応マルチレート:HDMI、SDIビデオインターフェースは、SD/HD/2K/UHD間で切換可能。コンポーネントアナログビデオインターフェースは、SD/HD間で切換可能。
コピー防止:法律上の理由により、著作権で保護されたHDMIソースからのキャプチャーはできません。コンテンツをキャプチャー・配信する前に、著作権の所有を確認してください

・処理
カラースペースコンバージョン:ハードウェアベースのリアルタイムコンバージョン
3D処理:未対応
HHDダウンコンバージョン:HDでの作業中、高品質の内蔵ハードウェアダウンコンバージョンは、再生時に、SDI出力からHD-SDIを、SD-SDI、コンポジット、Sビデオ出力からSDを出力。アナログビデオをコンポーネントに切り替えるとHD/SDの選択可能。レターボックス、アナモフィック16:9、センターカット4:3を選択可能
HDアップコンバージョン:再生時にSDから720HD、1080HDへ高品質の内蔵ハードウェアアップコンバージョン。4:3ピラーボックス、14:9ピラーボックス、16:9ズームの選択可能。HDはHD-SDI、HDMI、コンポーネントアナログで出力
クロスコンバージョン:再生時に720HDから1080HD、1080HDから720HDへ高品質の内蔵ハードウェアクロスコンバージョン
リアルタイムエフェクト:Apple Final Cut Pro™内部エフェクト。Adobe® Premiere Pro® Mercury Playback Engineエフェクト。Avid Media Composer™内部エフェクト。DaVinci Resolve

・オペレーティングシステム:Mac OS X 10.8 Mountain Lion、Mac OS X 10.9 Mavericksあるいはそれ以降のバージョン。

・EMC認証:FCC、CE、C-Tick

・サイズ:140.9mm 重量:166g

・作動環境
作動温度:5° to 40° C (32° to 104° F)。
保管温度:-20° to 45° C (-4° to 113° F)。
相対湿度:0% ～ 90% (結露なし)

・同梱物:DeckLink Studio 4K、ソフトウェア CD (あるいはSDカード)、アナログ、RS-422コントロール用ブレイクアウトケーブル、HDMIブラケット
