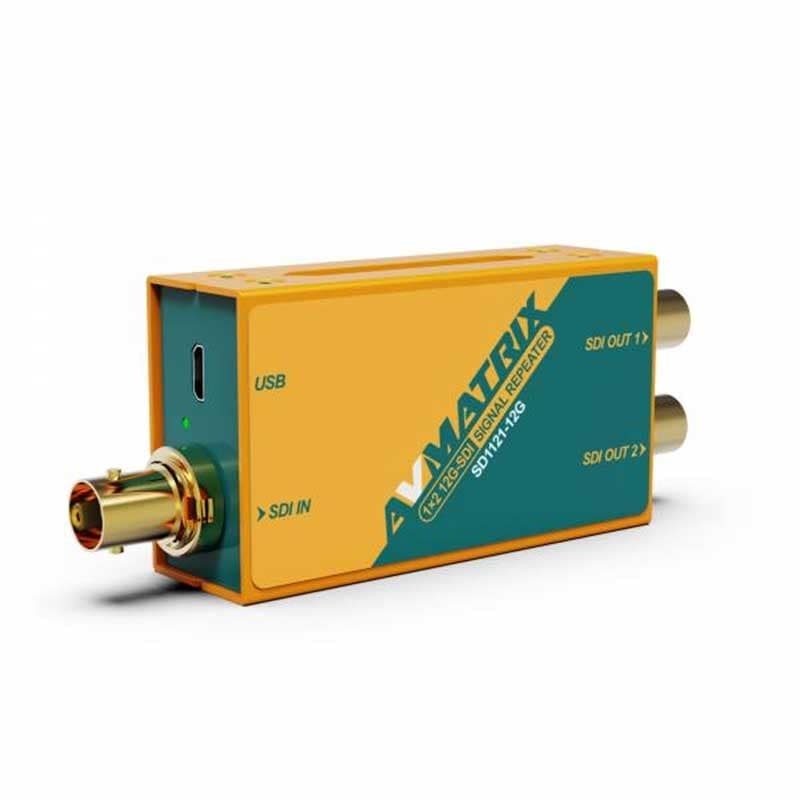

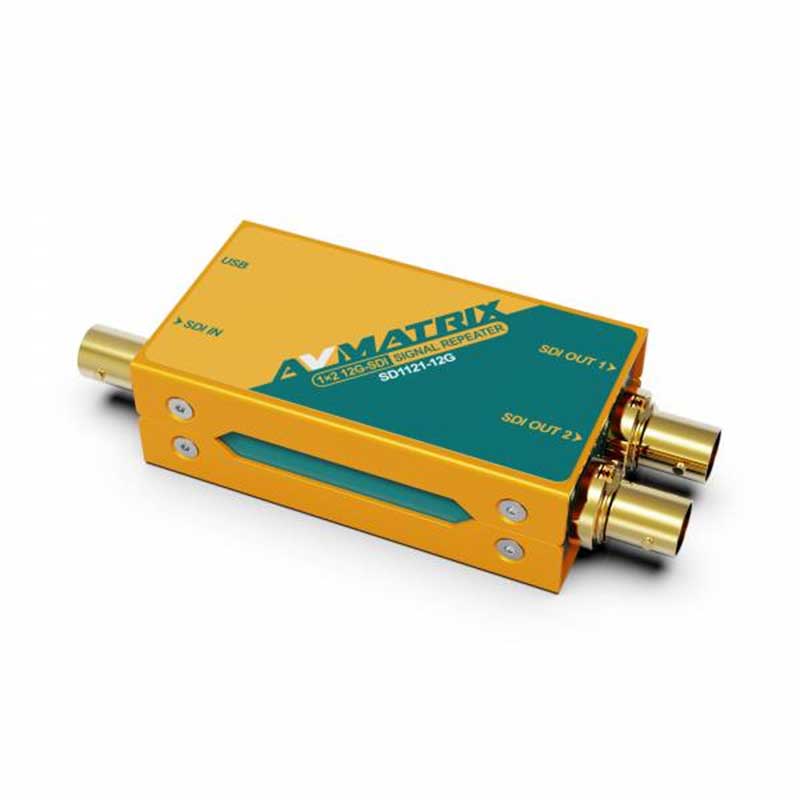

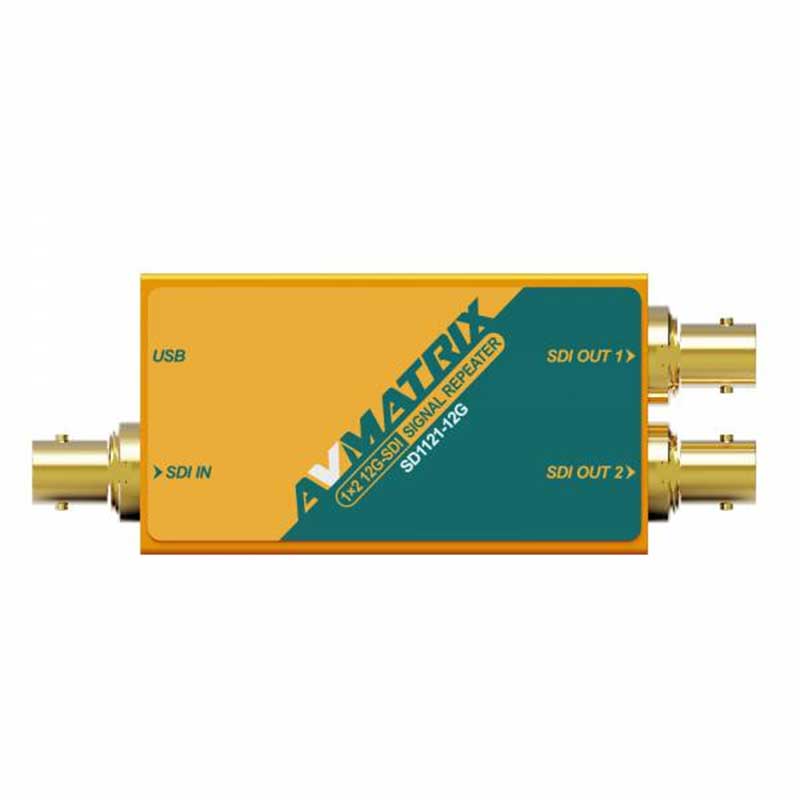

入力された12G-SDI信号を2分配出力する分配器
リクロック機能を搭載し12G-SDIで最長80mまでのケーブル補償に対応します。 入力信号はSMPTE規格に準拠した12G-SDIまでの信号に対応するほか、DVB-ASIにも対応します。 また、入力信号に重畳されるタイムコードデータやエンベデッドオーディオデータは、すべての出力端子にそれぞれ分配出力されます。
SDI入力端子側のリクロック機能により、入力された信号はイコライズ処理でジッターを取り除き、ケーブル伝送中に減衰したSDI信号を12G-SDIで最長80m まで自動補償し、正常な状態で受信することが可能です。また、SDI出力端子側にはドライバチップを搭載。入力側でクリーンに処理されたSDI信号をドライバチップによりクロック補正とリタイミングされた状態で出力されます。
電源入力はDC5V/1Aに対応。付属のUSB ACアダプターのほか、市販のUSB 5V/1A以上でのMicro USB給電にも対応します。 筐体に取付可能な専用マウントブラケットが標準で付属。専用マウントブラケットを使えば、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。
AVMATRIX 12G-SDIシリーズは、12G-SDIにて安定した信号品質が必要となる医療設備、放送局やライブ会場はもちろんのこと、イベント会場、スタジオ、工場など様々な現場のソリューションにご利用いただけます。
SDI入力端子側のリクロック機能により、入力された信号はイコライズ処理でジッターを取り除き、ケーブル伝送中に減衰したSDI信号を12G-SDIで最長80m まで自動補償し、正常な状態で受信することが可能です。また、SDI出力端子側にはドライバチップを搭載。入力側でクリーンに処理されたSDI信号をドライバチップによりクロック補正とリタイミングされた状態で出力されます。
電源入力はDC5V/1Aに対応。付属のUSB ACアダプターのほか、市販のUSB 5V/1A以上でのMicro USB給電にも対応します。 筐体に取付可能な専用マウントブラケットが標準で付属。専用マウントブラケットを使えば、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。
AVMATRIX 12G-SDIシリーズは、12G-SDIにて安定した信号品質が必要となる医療設備、放送局やライブ会場はもちろんのこと、イベント会場、スタジオ、工場など様々な現場のソリューションにご利用いただけます。
特長
・12G/6G/3G/HD/SD-SDI マルチフォーマット対応
・DVB-ASI信号対応
・タイムコード/エンベデッドオーディオ対応
・1入力2分配出力
・リクロック&イコライザ機能搭載と入力信号のケーブル補償機能
・12G-SDI 80m
・USB給電対応（USB ACアダプター付属）
・専用マウントブラケット標準付属
・DVB-ASI信号対応
・タイムコード/エンベデッドオーディオ対応
・1入力2分配出力
・リクロック&イコライザ機能搭載と入力信号のケーブル補償機能
・12G-SDI 80m
・USB給電対応（USB ACアダプター付属）
・専用マウントブラケット標準付属
12G/6G/3G/HD/SD-SDI マルチフォーマット対応
入力信号はSMPTE規格に準拠した12G/6G/3G/HD/SD-SDIの信号に対応するほか、DVB-ASIにも対応します。また、入力信号に重畳されるタイムコードデータやエンベデッドオーディオデータは、すべての出力端子にそれぞれ分配出力されます。
リクロック&イコライザ機能搭載と入力信号のケーブル補償機能
SDI入力端子側のリクロック機能により、入力された信号はイコライズ処理でジッターを取り除き、ケーブル伝送中に減衰したSDI信号を12G-SDIで最長80m *1まで自動補償し、正常な状態で受信することが可能です。また、SDI出力端子側にはドライバチップを搭載。入力側でクリーンに処理されたSDI信号をドライバチップによりクロック補正とリタイミングされた状態で出力されます。
主な仕様
- 寸法
- 74 x 41 x 24.5mm *突起物含まず
- 重量
- 約160g
- 動作温度
- -20～60℃
- 保存温度
- -30～70℃
- 動作/保存湿度
- 0～90%*結露なきこと
- 電源入力
- Micro USB Type B
- 入力電圧
- 5V /1A
- 消費電力
- 最大1.5W
- 保証期間
- ご購入から3年間
- 付属品
- ACアダプター x1
・USB給電ケーブル（Type A～Micro B）x1
・専用マウントブラケット x1
・保証書 x1
端子

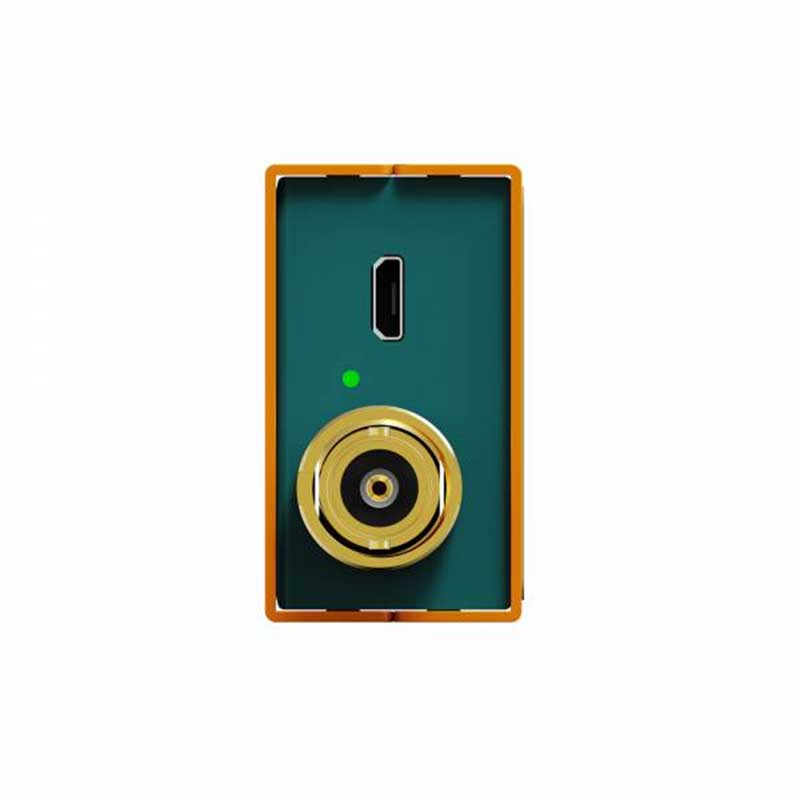

- SDI入力
- 12G/6G/3G/HD/SD-SDI（75Ω）x 1

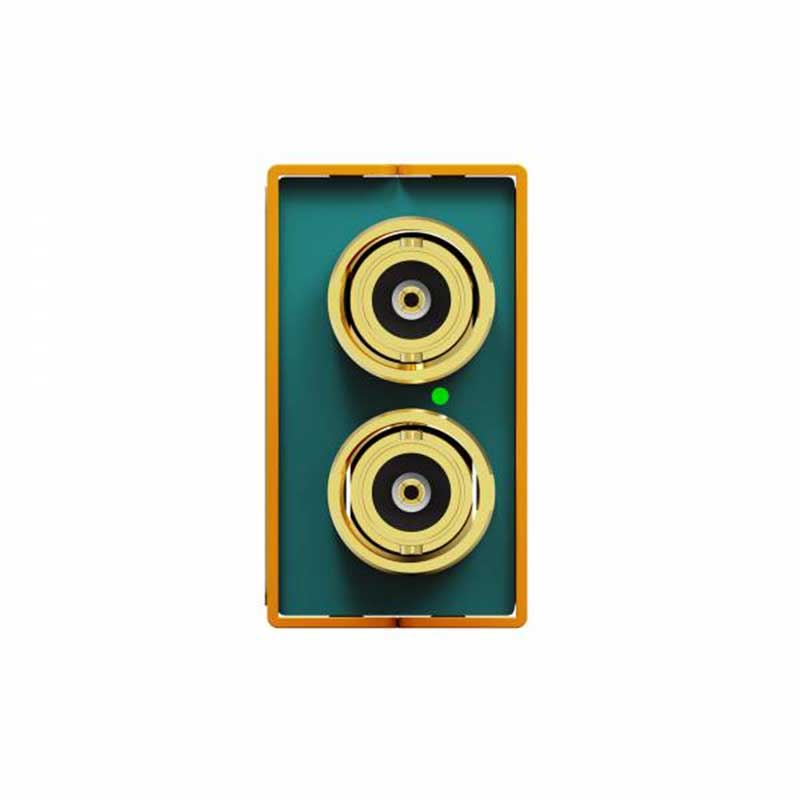

- SDI出力
- 12G/6G/3G/HD/SD-SDI（75Ω）x 2
SDI対応
- 入出力フォーマット
- 12G：3840x2160p/4096x2160p 60/59.94/50/48/47.95
6G：3840x2160p/4096x2160p 30/29.97/25/24/23.98
2K：2048x1080i 60/59.94/50
2K：2048x1080PsF 30/29.97/25/24/23.98
2K：2048x1080p 30/29.97/25/24/23.98
3G：1920x1080p 60/59.94/50 （Level A/B）
HD：1920x - カラースペース
- RGB 4:4:4 10bit/12bit、YUV 4:2:2 10bit/12bit、YUV 4:4:4 10bit/12bit、XYZ 4:4:4 12bit
- SDI準拠規格
- SMPTE ST-2081 / ST-2082 / 259M / 292M / 296M / 424M-B / 274M / 425M / ITU-R BT.656 / ITU-R BT.601 / DVB-ASI
- イコライザ特性
- 12G-SDI入力時：80m*1 / 6G-SDI入力時：90m*1 / 3G-SDI入力時：130m*2
*1) カナレ社製L-5.5CUHD規格相当の同軸ケーブルを使用した場合のカラーバーテスト参考値です。実際の運用環境ではケーブルや温度環境、機器同士の相性や個体差などの影響により変動する場合があります。
*2) ベルデン社製1694A規格相当の同軸ケーブルを使用した場合のカラーバーテスト参考値です。実際の運用環境ではケーブルや温度環境、機器同士の相性や個体差などの影響により変動する場合があります。
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 全ての機器との動作を保証するものではありません。
※ 画像は全てイメージです。
*2) ベルデン社製1694A規格相当の同軸ケーブルを使用した場合のカラーバーテスト参考値です。実際の運用環境ではケーブルや温度環境、機器同士の相性や個体差などの影響により変動する場合があります。
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 全ての機器との動作を保証するものではありません。
※ 画像は全てイメージです。
