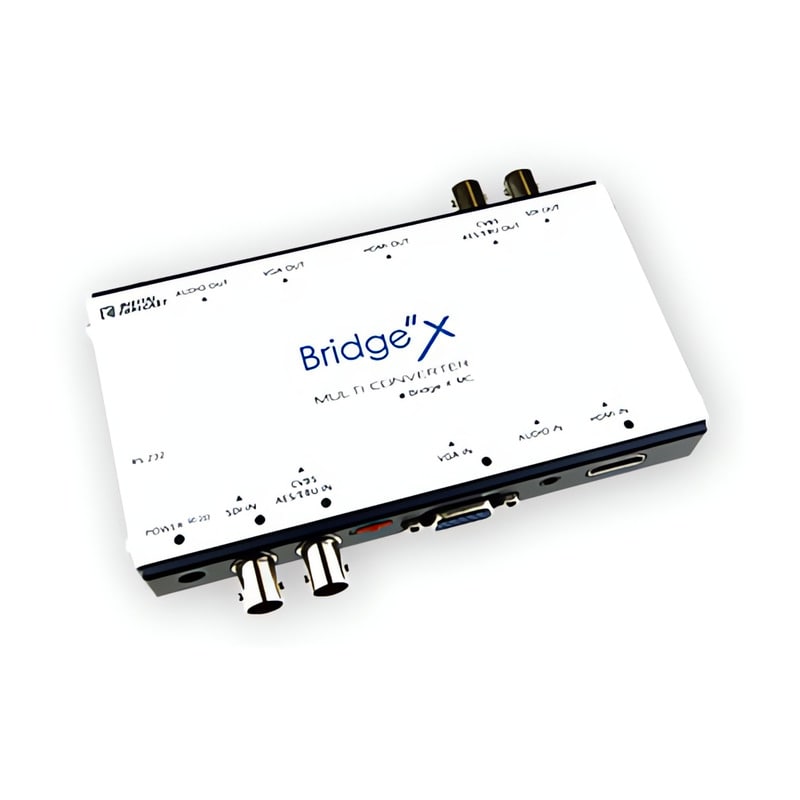

【X_MC】は、SMPTE規格に準拠したマルチフォーマットSD/HD/3G-SDIとHDMIのデジタル映像信号と、コンポーネント、VGA、ビデオのアナログ映像信号の各入出力端子を搭載。
出力したい入力信号を本体のジョグダイヤル、OSDメニューでの選択、USBケーブル接続でのPC操作にて切り替えが可能で、複数の出力端子から各映像信号での同時出力が可能(*1)なマルチコンバーターです。
さまざまな映像入力・出力信号に対応する事であらゆる映像入力・表示機器との組み合わせでのご利用が可能となります。また、【X_MC】ではBridgeシリーズ初となるOSD(オンスクリーンディスプレイ)表示機能を搭載し【X_MC】に接続したモニターへ設定メニューを表示、本体のジョグダイヤル操作にて入力信号や出力フォーマット選択など、より簡単に設定が可能となりました。

また、入力信号をフォーマット変換して出力するアップ/ダウン/クロスコンバート機能を搭載。 X_MCからの出力を、設置された表示機器の入力対応フォーマットに合わせて出力することが可能です。 音声はアナログステレオオーディオとAES/EBUオーディオの各入出力端子を搭載しており、SDI・HDMIへのオーディオエンベデッド機能、アナログオーディオまたはAES/EBUオーディオのディエンベデッド機能が利用できます。
なお、SDIフォーマットはSMPTE規格に準拠したSD/HD/3G-SDIのマルチレートに対応し、DVB-ASI信号にも対応します。

コンパクトであらゆる信号に対応した「Bridge X_MC」は、テレビ局、CATV、ネット動画配信、映像編集現場やスタジアム、医療・行政機関など、あらゆる映像制作・放送シーンでご活用頂けます。

■特長
・様々なデジタル・アナログ信号の入出力に対応
SDI、HDMI、AES/EBUオーディオのデジタル信号と、本体ジョグダイヤルの操作、モニター上に表示されるOSDメニューでの選択、コンポーネント、VGA、ビデオ、アナログステレオオーディオのアナログ信号の各入出力に対応。 入力信号は、本体のディップスイッチ/ジョグダイヤル操作(モニターのメニュー表示)/PC制御(USB接続)と、さまざまな方法で設定可能です。
ジョブタイヤル操作での入力信号切替の有効無効は、本体のディップスイッチにて設定可能です。 また、選択している入力端子のLEDランプが点灯するので外観からも選択中の入力信号がひと目で分かります。
*コンポーネントはVGA端子にて変換利用となります。
*SDIとVGAの同時出力は非対応です。

・OSDメニューにてあらゆる設定変更が可能
接続しているモニターへOSDメニューを表示します。本体のジョグダイヤルを操作して、映像入力信号/音声入力信号/出力フォーマット/アスペクト比/カラーモード/ズーム表示等の設定変更が可能です。実際の映像上に設定メニューが表示されるので、設定変更時の映像確認が把握しやすくなります。また、USB接続したPCにて各種設定・制御を行うこともできます。
*PCでの制御はターミナルソフトが必要です。

・アップ/ダウン/クロスコンバート機能
入力信号フォーマットを変換して出力するアップ/ダウン/クロスコンバート機能を搭載。X_MCからの出力を、設置済み表示機器の対応フォーマットに合わせて出力することが可能です。 変換出力は、OSDメニュー、またはUSB接続でのPC制御にて設定できます。

設定可能フォーマット: 480i/ 576i/ 720p50/ 720p59/ 720p60/ 1080i50/ 1080i59.94/ 1080i60/ 1080p24/ 1080p30/1080p50/ 1080p59.94/ 1080p60

・オーディオエンベデッド/ディエンベデッド機能
アナログオーディオまたはAES/EBUオーディオをSDI・HDMIに重畳して出力するオーディオエンベデッド機能を搭載。別撮りした音声をSDI・HDMI映像信号に重畳して出力できます。 また、SDI・HDMIのオーディオ信号を、アナログオーディオまたはAES/EBUオーディオ出力端子からも同時出力するディエンベデッドも可能です。ジョグダイヤル操作で表示されるOSDメニューにて設定可能です。 ※入力信号を切り替えると、エンベデッド/ディエンベデッド機能は解除されます。
※ビデオとAES/EBUは使用端子を共有しています。(スライドスイッチにて切替)

■対応SDI規格
SMPTE 125M:NTSC (480i 59.94), PAL (576i 50)
SMPTE 296M: 720p (60/59.94/50)
SMPTE 274M,SMPTE 292M: 1080i (60/59.94/50) 1080p (30/29.97/25/24/23.98)
SMPTE 424M:1080p (60/59.94) 3G
SMPTE 425M(レベルAのみ)

■製品仕様
・入力信号:SDI/ HDMI(HDCP非対応)/ コンポーネント/ VGA/ ビデオ/ AES・EBUオーディオ/ アナログステレオオーディオ
※ビデオとAES・EBUは、本体スライドスイッチにて片方選択
・入力端子
SDI:BNC
HDMI: タイプA
コンポーネント: ミニD-sub15ピン
VGA: ミニD-sub15ピン
ビデオ: BNC
AES・EBUオーディオ: BNC
アナログステレオオーディオ: 3.5mmミニピン
※コンポーネントとVGAは端子兼用
※ビデオとAES/EBUは端子兼用
・出力信号:SDI/ HDMI (HDCP非対応)/ コンポーネント/ VGA/ ビデオ/ AES・EBUオーディオ/ アナログステレオオーディオ
※ビデオとAES・EBUは、本体スライドスイッチにて片方選択
※SDIとVGAの同時出力不可
・出力端子
SDI:BNC
HDMI: タイプA
コンポーネント: ミニD-sub15ピン
VGA: ミニD-sub15ピン
ビデオ: BNC
AES・EBUオーディオ: BNC
アナログステレオオーディオ: 3.5mmミニピン
※コンポーネントとVGAは端子兼用
※ビデオとAES/EBUは端子兼用
・ディップスイッチ
4個:
No.1不使用
No.2ファームウェアアップデート用
ON:アップデート作業時 OFF:通常利用時
No.3
ジョグダイヤル操作での入力切替
ON:有効 OFF:無効
No.4出力モード選択
ON:Fixed (1080i固定)モード OFF:バイパスモード
・スライドスイッチ:2個
入力端子側 左:AES/EBUオーディオ入力 右:ビデオ入力
出力端子側 左:AES/EBUオーディオ出力 右:ビデオ出力
・ジョグダイヤル:1個
・その他インターフェース:RS-232(3.5mmステレオミニ)/ ミニUSB
・電源:ACアダプタ
・入力電圧:DC12V/1.5A
・消費電力:最大10W
・動作温度:0℃ ～ 60℃
・動作湿度:0% ～ 90%(結露なきこと)
・本体サイズ:144 mm x 81 mm x 20 mm (突起物含まず)
・本体重量:210g
・付属品:ACアダプタ(12V/1.5A)/ 3.5mmミニ～RCA(赤白)ケーブル/ ミニD-Sub15～コンポーネント変換アダプタ (*2)
・適合認証:FCC/ CE/ PSE
・保証:1年間
※外観、および各仕様につきましては改良のため予告なく変更する場合がございます。予めご了承ください。
(*1) 対応カラーモードの違いにより、SDIとVGAの同時出力は対応しておりません。
(*2)コンポーネント利用時は、付属品のミニD-Sub15～コンポーネント変換アダプタをご使用ください。
