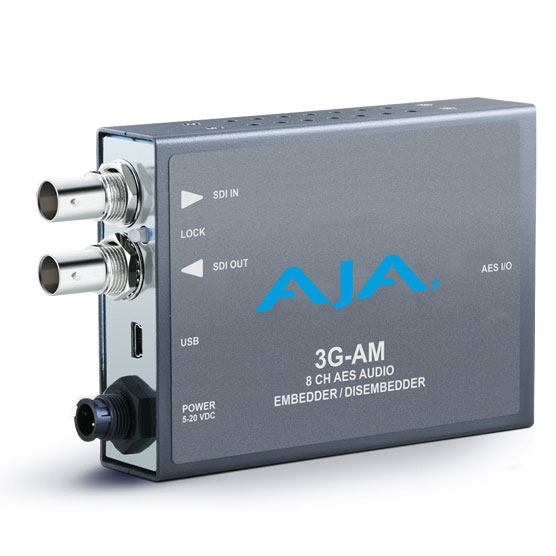

3G-AMは、1080p60までの3G-SDI入力と出力をサポートする8チャンネルのAESオーディオエンベッダー/ディスエンベッダーです。オーディオディスエンベッダーは常に4本のAES出力を提供します。オーディオエンベッダーは、3G-SDIで入力されたオーディオをパススルーするか、ブレイクアウトケーブルからのアナログオーディオ入力をエンベデッドすることができ、チャネルペアごとにユーザーが選択可能です。
AES入力のサンプルレートは48KHzに変換されビデオ入力に同期されます。3G-AMは入力されたビデオ規格を自動的に検出し、出力を設定します。
<主な特徴>
■3G-SDI エンベッダー / ディス エンベッダー
■8 チャンネルの AES I/O
■AES XLR ブレイクアウトケーブル付属
■MiniConfig ソフトウェアによる設定(USB 接続)
■ディップスイッチによる設定
■5-20VDC (電源アダプター DWP-U-R1 付属)
■5年間の製品保証
<仕様>
ビデオ入力
3G/HD/SD-SDI, SMPTE-259/292/296/424/425 (エンベデッドオーディオ) 1 x BNC
HD SMPTE 292 / 296M
SD SMPTE 259M
3G SMPTE 424 / 425M
入力フォーマット
【1× 3G-SDI(Level AまたはB)】
2048x1080p 23.98、24、25、29.97、30、50、59.94、60
2048x1080psf 23.98、24、25、29.97、30
1920x1080p 23.98、24、25、29.97、30、50、59.94、60
1920x1080psf 23.98、24、25、29.97、30
1920×1080i 25、29.97、30
1280×720p 50、59.94、60
【1×HD-SDI】
2048x1080p 23.98、24、25、29.97、30
2048x1080psf 23.98、24、25、29.97、30
1920x1080p 23.98、24、25、29.97、30
1920x1080psf 23.98、24、25、29.97、30
1920×1080i 25、29.97、30
1280×720p 23.98、24、25、29.97、30、50、59.94、60
【1× SD-SDI】
525i
625i
ビデオ出力
SDI、1 x BNC
出力フォーマット
ビデオ出力はビデオ入力に対して遅延します。それはビデオ入力のフレームレートなどをリクロックするためです。ビデオ入力が無い場合にはビデオ出力は行われません。
【ビデオレイテンシー】(ビデオ入力とビデオ出力コネクタとの間で測定された時間)
SD(270MB)= 17.2µs
HD(1.5 GB)= 6.3µs
3G Level A = 3.2µs
3G Level B = 6.1µs
オーディオ入出力
AES PCM オーディオ は 1 × 25ピンD-Subコネクタで変換され、8 チャンネル入力、8 チャンネル出力が可能。選択はペア単位で行われます。
付属のブレイクアウトケーブル(1 × 25 ピン D-Sub コネクタ)
SD SMPTE 259M
3G SMPTE 424 / 425M
4×XLR メス入力ブレイクアウトコネクタ(AES3 110オーム)
4×XLR オス出力ブレイクアウトコネクタ(AES3 110オーム)
【オーディオデータフォーマット】
AES3-2003
SMPTE 337M
【デジタルオーディオコンバーター】
24-bit
【エンベデッドオーディオ】
SMPTE 272M(SD):20-bit, 48KHzで同期
SMPTE 299M(3G/HD):24-bit, 48KHzで同期
エンベデッドオーディオはパススルー、削除、上書きが可能
※2048 x 1080p/psf 29.97 および 30 フォーマットのエンベデッドオーディオは最大 8 チャンネルまでのサポート
【エンベデッド パス オーディオレイテンシー】(オーディオ入力とビデオ出力コネクタとの間で測定された時間)
1500µs(SRC ON)
400µs(SRC OFF)
【ディスエンベデッド パス オーディオレイテンシー】(ビデオ入力とオーディオ出力コネクタとの間で測定された時間)
210µs
ユーザーコントロール
外部 DIP スイッチ
USB接続によって、MacまたはWindows経由でデバイスを構成するためのMiniConfigソフトウェアアプリケーションを操作
電源

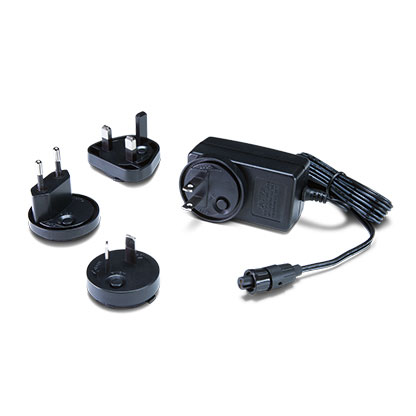

安定化した 5-20VDC、5watts、電源アダプタ(付属品:DWP-U-R1)
サイズ
147mm(W) x 79mm(H) x 25mm(D)
環境
動作温度:0~40℃
動作時の相対湿度:10~90%(結露なきこと)
動作高度:2500 メートル
安全な保管温度(電源 OFF):-40~60℃
付属品
USB2.0 ケーブル(MiniConfig 用) x 1
電源アダプタ(DWP-U-R1)
保証書
