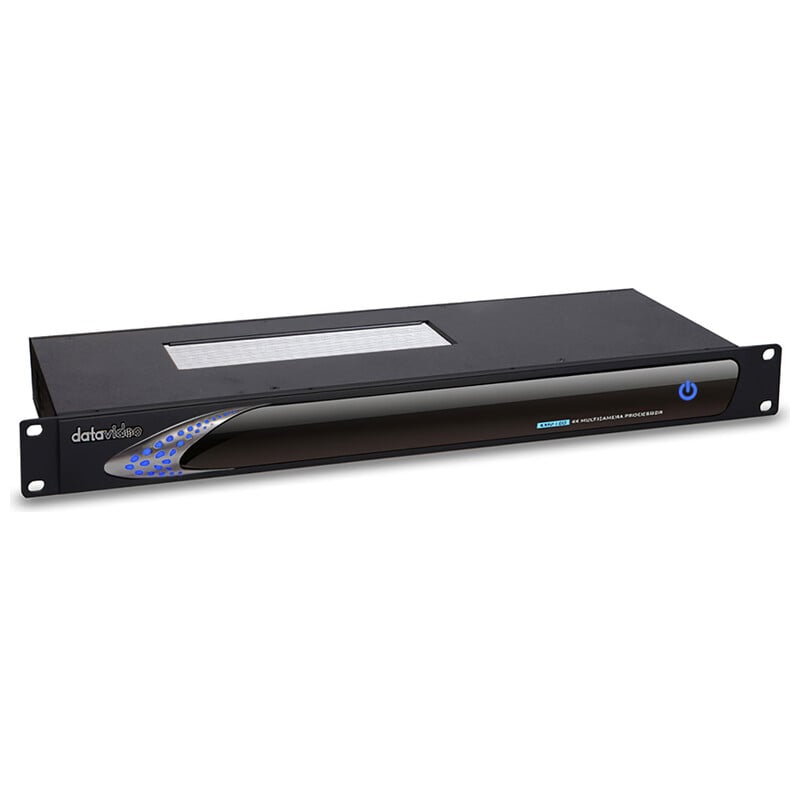

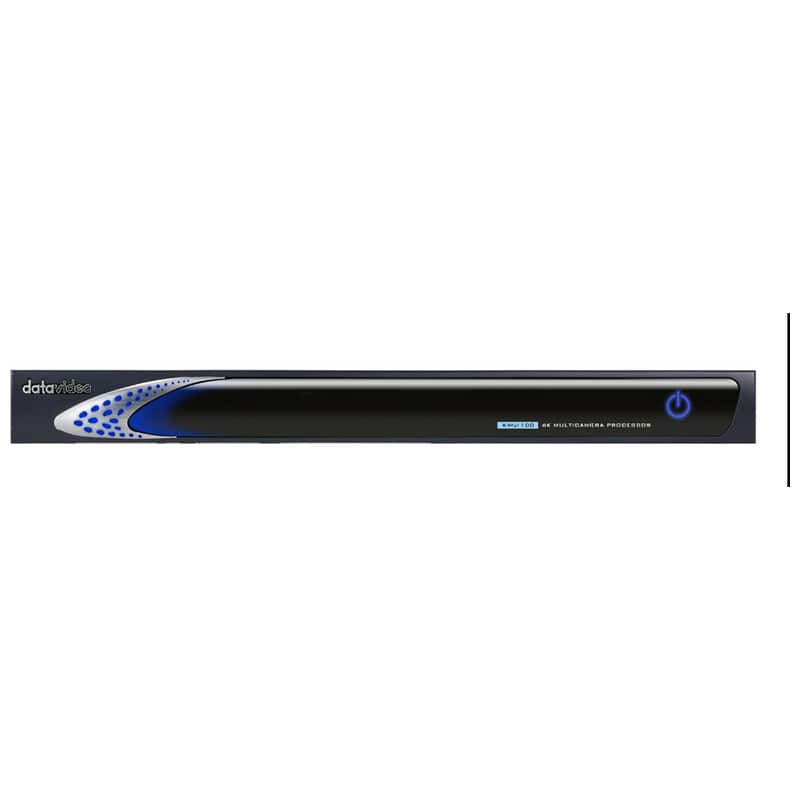

4K マルチカメラプロセッサー(4K切り出し装置)最大2系統の4K信号から最大8系統の3G-SDI信号を切り出しする4Kマルチカメラプロセッサー。Quad 6G/12G-SDI、およびHDMI2.0を装備。

KMU-100 は、最小限の費用と簡単な操作で複数のフルHD(最大1080p)のショットを提供するユニークな4K マルチカメラプロダクションソリューションです。
4K / UHD カメラの映像出力をKMU-100 に接続し、1つの入力に対して最大4 つのユーザウィンドウが表示され、SDI信号で4つの別々のHD 信号として送出する事が可能です。
これらの4つのユーザーウインドウを拡大縮小することができ、別売専用コントローラ(RMC-185)を使用して、特定の被写体を選択することができます。


〔 特長 〕
■ 入力 : 4K、3G、HD SDI、HDMI
■ 出力 : 3G、HD SDI、SDI
■ ビデオ入力
Quad SDI、6G-SDIまたは12G-SDI
HDMI 2.0 Video Input 2160p 30 をサポート
■ 出力
SDI ビデオ出力 出力チャンネル 2系統 (各 3G-SDI ×4) 8出力
マルチビューワ出力 HDMI (1.4) ×2
■ オーディオ
IN/OUT SDI エンベデットオーディオ 16チャンネル(最大)
■ 外部同期信号(Genlock)入力端子付
■ RJ-45 LANケーブル接続でお手持ちのPCと接続ができ、ローコストにてKMU-100を制御する事が可能です。
*ソフトウェアアプリケーションは無料でダウンロードができます。
■ 別売オプションの専用コントローラを使用する事でアクティブでリアルタイムなコントロールが可能になります。


〔 アプリケーション 〕
datavideo社ホームページより無料で提供している PC コントロール用アプリケーション DV Link を使用する事で KMU-100 の設定やコントロールが可能になります。
推奨PC環境は仕様項目を参照下さい。
入力映像よりリアルタイムかつアクティブにオペレーションを行うには 別売オプションの専用コントローラ(RMC-185)を使用して下さい。


〔 仕様 〕
SDI入力
●INPUT-A / INPUT-B 2系統
●No.1 入力端子 : 10 bit HD-SDI, 3G-SDI LEVEL A/B, 12G UHD-SDI (設定にて切替)、Single Link : 4:2:2
●No 2.3.4 入力端子 : 10 bit HD-SDI, 3G-SDI LEVEL A/B (設定にて切替)、Single Link / Dual Link / Quad Link : 4:2:2
●Input 1-4をQuad SDI (4×3G-SDI入力)として4K UHD入力使用可能
●対応フォーマット : 720p (50/59.94)、1080i (50/59.94)、1080p (50/59.94/60)、2160p (25/29.97/50/59.94)

HDMI入力
●HDMI Type-A 2系統 ( INPUT-A / INPUT-B )
●最大 2160p 30 (4:2:0 / 4:2:2)

SDI出力
●INPUT-A / INPUT-B 各4ch 合計8系統
●10 bit SD-SDI, HD-SDI, 3G-SDI LEVEL-A/B (設定にて切替)
●対応フォーマット : 576i , 480i、720p (50/59.94)、1080i (50/59.94)、1080p (50/59.94/60)

HDMI マルチビューワ出力
●HDMI type A 2系統( INPUT-A / INPUT-B )
●1080p 50/59.94/60
(SDI output4 をマルチビューワ出力に設定している場合はSDI 出力フォーマットに準じる)

音声入力
●SDI/HDMIエンベデッド入力
●サンプリングレート/量子化ビット数 : 48 kHz /24bit (HD/3G/UHD-SDI, HDMI)
●チャンネル数 : 16ch (HD/3G/UHD-SDI, HDMI)

音声出力
●SDI/HDMIエンベデッド出力
●サンプリングレート/量子化ビット数 : 48 kHz /24bit (HD/3G/UHD-SDI, HDMI)、48 kHz /20bit (SD-SDI)
●チャンネル数 :16ch (HD/3G/UHD-SDI, HDMI)、8ch (SD-SDI)

外部同期入力
●ブラックバーストまたは3値

SDI コンプライアンス
●SMPTE 259M / SMPTE 292M / SMPTE 296M / SMPTE 372M / SMPTE 425M / SMPTE2082-1

カラースペース
●REC 601 / REC 709

PC推奨環境
●Windows 7 以降 (32bit/64bit) / メモリー4GB / ネットワーク接続機能が必須
●DV Link/KMU-100アプリケーションウィンドウを正しく表示させる為に1400×1050以上の解像度を表示できるディスプレイが必要です。

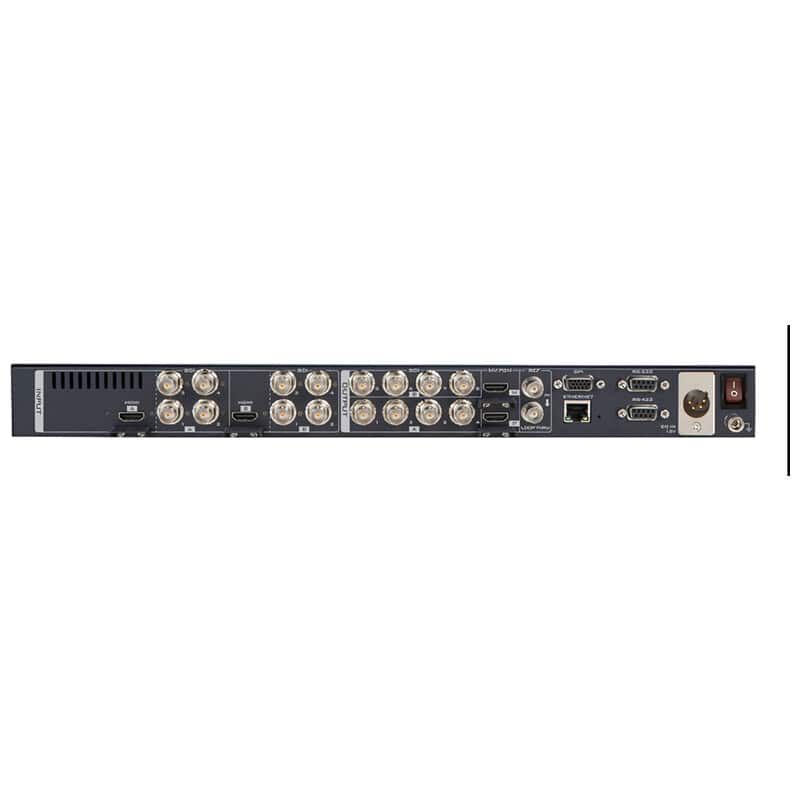

外部接続インターフェース
●Ethernet RJ45 : Windows PC接続による設定及びオペレーション
●RS-232 : D-Sub 9P外部コマンドによる制御
●RS-422 : D-Sub 9P専用コントローラ接続 (RMC-185)
●GPI端子 : D-Sub HD15P (将来対応)

動作環境温度
5℃ ～ 50℃

動作環境湿度
80%以下 (結露の無い事)

寸法 / 質量
突起物・取付金具を含む : 483mm(幅)× 49mm(高さ)× 212mm(奥行)
突起物・取付金具を除く : 440mm(幅)× 44mm(高さ)× 192mm(奥行)
約 3.25 kg

電源
DC 12V / 35W(XLR – 4 Pin)

付属品
AC/DC 変換アダプタ(DC12V 7.5A) ×1
DC 変換アダプタ用 AC コード ×1
ラック取付用 マウントビス(M5) ×4
取扱説明書 ×1

※仕様及び外観は改良の為、予告なく変更する場合がありますのでご了承ください。
